Jak zrobić nadproża nad oknami w narożniku domu?

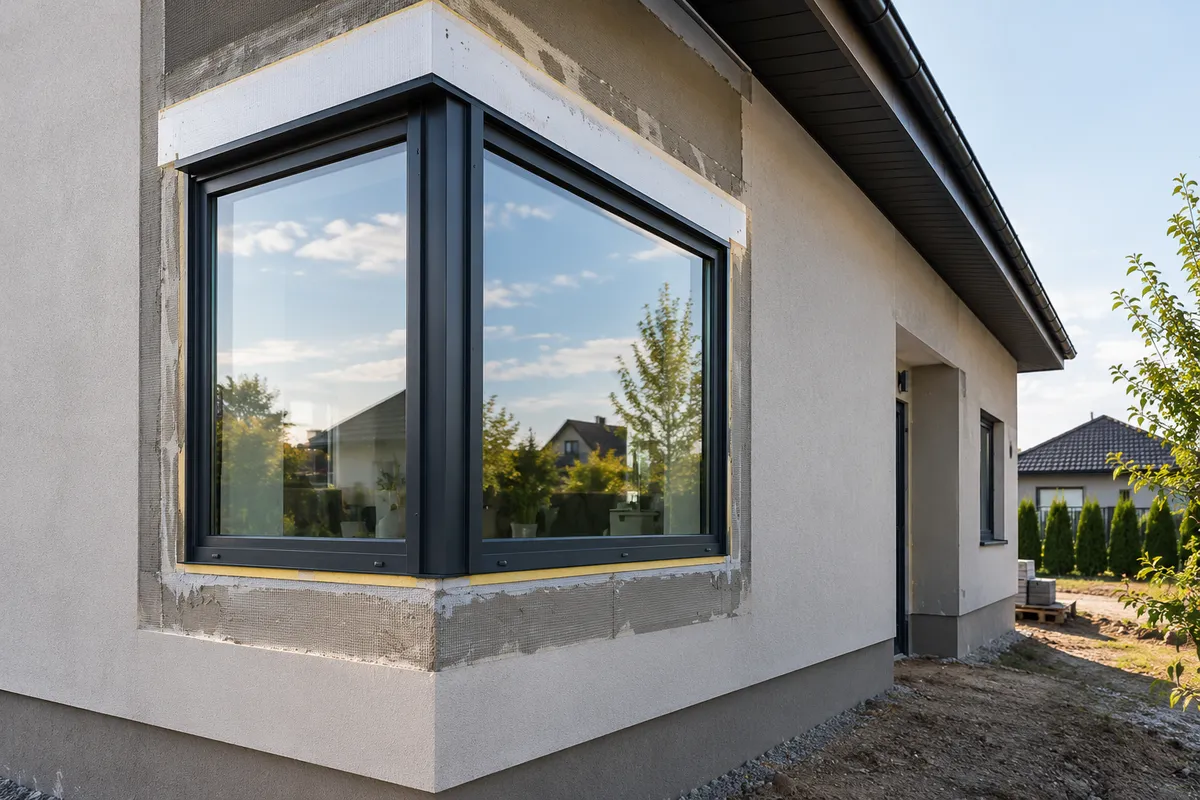

Nadproże nad oknami w narożniku domu to zupełnie inny problem konstrukcyjny niż nadproże nad pojedynczym oknem w prostej ścianie.

Gdy w narożniku brakuje murowanego słupka, belki nadprożowe zaczynają pracować jako wsporniki – są rozciągane górą, uginają się znacznie bardziej i muszą przejąć obciążenia z dwóch prostopadłych ścian jednocześnie.

Czym różni się nadproże narożne od zwykłego nadproża?

Zwykłe nadproże nad oknem lub drzwiami w prostej ścianie jest belką swobodnie podpartą na obu końcach. Obciążenie ze stropu, muru i dachu spływa na nią z góry, a ona przekazuje je na ścianę po lewej i prawej stronie otworu. Zbrojenie główne znajduje się na dole, bo tam właśnie beton jest rozciągany. To schemat dobrze opisany w katalogach prefabrykatów i poradnikach murarskich.

W narożniku sytuacja zmienia się zasadniczo. Jeżeli dwa okna stykają się pod kątem prostym i nie ma między nimi słupka, każde nadproże traci jedno podparcie – to od strony narożnika. Zamiast belki podpartej na dwóch końcach powstaje wspornik, czyli element zamocowany z jednej strony i wolny z drugiej. Taka belka pod obciążeniem jest rozciągana górą, a nie dołem, przez co zbrojenie główne musi znajdować się w górnej części przekroju.

Jest jeszcze jedna konsekwencja, o której łatwo zapomnieć: wspornik ugina się na wolnym końcu około dwukrotnie bardziej niż belka swobodnie podparta o podwójnej rozpiętości. Oznacza to, że narożne nadproże musi mieć nie tylko wystarczającą nośność, ale też dużą sztywność, bo nadmierne ugięcie może odkształcić ramę okienną, utrudnić otwieranie skrzydeł lub doprowadzić do pęknięcia szyby.

Narożnik ze słupkiem a narożnik bez słupka

To pierwsza i najważniejsza decyzja, od której zależy cała reszta. Jeżeli w narożniku znajduje się murowany filar lub żelbetowy słupek, obydwa nadproża mają po dwa podparcia i pracują jak zwykłe belki swobodnie podparte. Ich projektowanie i wykonanie nie różnią się zasadniczo od typowych nadproży nad oknami rozmieszczonymi daleko od narożnika budynku. Zbrojenie główne pozostaje na dole, a oparcie na słupku i na ścianie zapewnia stabilne przeniesienie reakcji.

Gdy słupka nie ma, sytuacja zmienia się diametralnie. Obciążenia ze stropu, ścian kolankowych, ścian szczytowych i więźby dachowej muszą zostać przejęte przez układ wspornikowy lub specjalnie zaprojektowaną ramę. Nadproża nad obydwoma oknami nie mogą być dobierane niezależnie od siebie – muszą współpracować ze sobą i z wieńcem, bo to ich wzajemne połączenie zastępuje brakujące podparcie w narożniku.

Zdarza się, że inwestorzy chcą zrezygnować z narysowanego w projekcie słupa konstrukcyjnego, bo zależy im na ciągłym przeszkleniu. Mogą to zrobić, ale nie na własną rękę. Każda taka zmiana wymaga poinformowania konstruktora, który musi przeliczyć układ na nowo i zaproponować rozwiązanie zastępcze – inaczej naraża się zarówno bezpieczeństwo budynku, jak i trwałość stolarki okiennej.

Jakie rozwiązania konstrukcyjne wchodzą w grę?

Nie istnieje jedno uniwersalne rozwiązanie dla każdego narożnika. Wybór zależy od rozpiętości otworów, obciążeń, materiału ścian, obecności stropu nad otworem, geometrii narożnika i dopuszczalnego ugięcia. Poniżej opisuję warianty, które konstruktor może rozważać w zależności od sytuacji.

Nadproże żelbetowe monolityczne

To rozwiązanie stosowane najczęściej w budynkach jednorodzinnych. Belki nadprożowe są wylewane na budowie razem z wieńcem stropowym, dzięki czemu uzyskuje się duży, jednolity przekrój o dużej sztywności. Połączenie nadproża z wieńcem jest naturalne – beton i zbrojenie tworzą ciągłą konstrukcję, co ogranicza ugięcia na wolnym końcu wspornika. Takie nadproże wymaga jednak starannego deskowania, prawidłowo ułożonego zbrojenia z odpowiednią otuliną, właściwego zagęszczenia betonu i pielęgnacji po zabetonowaniu.

Konstrukcja stalowa

Profile stalowe (najczęściej dwuteowniki lub ceowniki) sprawdzają się tam, gdzie potrzebna jest duża nośność przy stosunkowo małym przekroju. Stal pozwala uzyskać smukłą belkę, co bywa istotne, gdy nad oknem jest mało miejsca na konstrukcję. Wymaga natomiast zabezpieczenia antykorozyjnego, rozwiązania ochrony pożarowej oraz starannego detalu cieplnego, bo stal przewodzi ciepło wielokrotnie lepiej niż beton czy ceramika.

Rama żelbetowa lub stalowa

W przypadku dużych przeszkleń narożnych konstruktor może zaprojektować ramę – układ dwóch belek połączonych w narożniku, współpracujących ze słupami lub z wieńcami. Rama pozwala rozłożyć obciążenia bardziej równomiernie i ograniczyć ugięcia, ale jest rozwiązaniem bardziej złożonym zarówno projektowo, jak i wykonawczo.

Ukryty słupek

Kompromisem między pełną rezygnacją ze słupka a tradycyjnym filarem jest ukryty element stalowy lub żelbetowy wbudowany w profil okienny. Taki słupek jest widoczny jedynie jako wąska listwa w narożniku szyb, ale pod względem konstrukcyjnym przejmuje część obciążeń pionowych. Trzeba jednak pamiętać, że cienki element w ramie okiennej nie zawsze ma nośność równoważną słupowi budowlanemu – to musi potwierdzić konstruktor.

Prefabrykowane nadproża

Gotowe belki prefabrykowane mogą być stosowane w narożniku tylko wtedy, gdy ich nośność, długość, sposób oparcia i możliwość połączenia odpowiadają konkretnemu detalowi. Typowe prefabrykowane nadproże jest zaprojektowane jako belka swobodnie podparta – nie jako wspornik. Zastosowanie go w narożniku bez słupka, gdzie wymagany jest schemat wspornikowy, byłoby błędem konstrukcyjnym.

Dlaczego nie da się dobrać nadproża z tabeli?

W katalogach prefabrykatów i poradnikach murarskich można znaleźć tabele doboru nadproży według szerokości otworu. Dla typowych okien w prostej ścianie to wystarczające przybliżenie, bo schemat pracy jest standardowy. Narożnik bez słupka nie daje się jednak sprowadzić do jednego wymiaru. Na przekrój i typ nadproża wpływa jednocześnie rozpiętość obu otworów, obciążenia ze stropu, ścian kolankowych i więźby dachowej, materiał ścian (ceramika, beton komórkowy, silikaty – każdy ma inną wytrzymałość na docisk), sposób połączenia z wieńcem oraz dopuszczalne ugięcie wynikające z wymagań stolarki okiennej.

Dlatego nie istnieje uniwersalny wymiar nadproża narożnego. Każda próba doboru na podstawie samej szerokości okna pomija schemat statyczny i może prowadzić do przewymiarowania (marnowanie pieniędzy) albo niedowymiarowania (zagrożenie bezpieczeństwa).

Jakie dane przekazać konstruktorowi?

Konstruktor potrzebuje kompletnych informacji, żeby zaprojektować nadproże narożne prawidłowo. Im więcej danych dostarczysz na początku, tym mniejsze ryzyko kosztownych korekt w trakcie budowy. Przygotuj następujące informacje:

• Wymiary obu otworów okiennych (szerokość i wysokość) oraz kąt narożnika (najczęściej 90°, ale nie zawsze)
• Materiał i grubość ścian nośnych oraz rodzaj systemu murowego
• Obciążenia – czy nad nadprożem będzie strop żelbetowy, drewniany, prefabrykowany, ściana kolankowa, ściana szczytowa, więźba dachowa, taras
• Liczbę kondygnacji nad otworem
• Poziom wieńca stropowego i jego zamierzony przekrój
• Informacje o stolarce okiennej – system (PVC, aluminium, drewno), dopuszczalne ugięcie podane przez producenta, sposób łączenia profili w narożniku
• Informacje o planowanej izolacji termicznej – grubość, materiał, sposób ocieplenia nadproża i ościeży

Jeżeli planujesz rezygnację ze słupka, który jest narysowany w projekcie, koniecznie poinformuj o tym konstruktora przed rozpoczęciem murowania. Zmiana schematu pracy nadproża z belki podpartej na wspornik to zmiana wymagająca nowych obliczeń, a nie tylko korekty rysunku.

Oparcie, zakotwienie i ugięcie – trzy sprawy, o których decyduje projekt

Oparcie nadproża to odcinek, na którym belka spoczywa na murze lub na słupie. Przy zwykłych nadprożach przyjmuje się orientacyjnie 12–25 cm z każdej strony, zależnie od systemu i obciążeń. Jednak narożne nadproże wspornikowe ma oparcie tylko z jednej strony – od strony zamocowania. To oznacza, że cała reakcja jest przekazywana na jeden odcinek ściany, a nie na dwa. Naprężenia w podporze są większe, a materiał muru musi je wytrzymać bez zarysowania.

Zakotwienie wspornika w wieńcu lub w ścianie jest równie istotne. Belka wspornikowa musi być sztywno zamocowana na swoim podpartym końcu – jeśli połączenie jest zbyt luźne lub źle wykonane, wspornik obraca się pod obciążeniem i całe rozwiązanie traci sens. Dlatego nadproża narożne projektuje się łącznie z wieńcami stropowymi, gdzie ciągłe zbrojenie i monolityczny beton zapewniają potrzebną sztywność zamocowania.

Ugięcie nadproża przekłada się bezpośrednio na ramę okienną. Jeżeli wolny koniec wspornika opada o kilka milimetrów więcej niż dopuszcza producent okien, mogą pojawić się problemy z otwieraniem skrzydeł, nieszczelność, a w skrajnych przypadkach pęknięcie szyby zespolonej. Z tego powodu nadproża narożne mają zwykle większy przekrój, niż wynikałoby to z samych warunków nośności – dodatkowa sztywność ogranicza ugięcia do bezpiecznego poziomu.

Jak ograniczyć mostek cieplny?

Beton i stal przewodzą ciepło znacznie lepiej niż ceramika, beton komórkowy czy wełna mineralna. Masywne nadproże żelbetowe lub stalowy dwuteownik, które przechodzą przez całą grubość ściany, tworzą mostek cieplny – miejsce, w którym ciepło ucieka szybciej niż przez resztę przegrody. Na wewnętrznej powierzchni ściany w tym miejscu temperatura spada, a przy niekorzystnych warunkach może dojść do kondensacji pary wodnej i rozwoju pleśni.

Problem nasila się w narożniku, bo geometria narożna i tak sprzyja niższym temperaturom wewnętrznym – dwie zewnętrzne powierzchnie ściany „chłodzą” narożnik z dwóch stron jednocześnie. Jeżeli w tym samym miejscu znajduje się jeszcze nieocieplone nadproże, mostek cieplny kumuluje się.

Rozwiązaniem jest projektowanie detalu cieplnego razem z detalem konstrukcyjnym, a nie po fakcie. Ciągłość izolacji powinna być zachowana na całej linii nadproża, w narożniku i na ościeżach. Oznacza to, że warstwa izolacji musi obejmować również zewnętrzną stronę belki żelbetowej lub stalowej i łączyć się bez przerw z izolacją ściany oraz z uszczelnieniem przy ramie okiennej.

Przy stalowych nadprożach problem jest jeszcze poważniejszy, bo stal ma współczynnik przewodzenia ciepła ponad 50 razy wyższy niż beton. Każdy fragment profilu stalowego, który nie jest owinięty izolacją, działa jak radiator odprowadzający ciepło na zewnątrz. Detal musi uwzględniać nie tylko ocieplenie belki, ale także sposób montażu stolarki okiennej w strefie izolacji – tak, aby rama okienna nie stykała się bezpośrednio z zimnym metalem bez przejścia przez warstwę cieplną.

Najczęstsze błędy przy nadprożach narożnych

Większość problemów z nadprożami w narożniku wynika nie z braku materiałów czy narzędzi, lecz z pominięcia etapu projektowego lub ze złej kolejności prac. Poniżej opisuję sytuacje, które powtarzają się najczęściej i mogą prowadzić do poważnych konsekwencji.

Dobór nadproża wyłącznie na podstawie szerokości okna. W prostej ścianie taki uproszczony dobór bywa akceptowalny. W narożniku bez słupka zmienia się jednak schemat statyczny – belka pracuje jako wspornik, a nie jako belka podparta z dwóch stron. Typowe tabele doboru nie uwzględniają tego schematu, dlatego nadproże dobrane „z katalogu” może okazać się niewystarczające pod względem nośności lub sztywności.

Zbrojenie umieszczone na dole zamiast na górze. Przy zwykłym nadprożu zbrojenie główne leży na spodzie belki, bo tam beton jest rozciągany. We wsporniku strefa rozciągana znajduje się u góry. Jeżeli ekipa murarska ułoży pręty jak w standardowym nadprożu, belka nie będzie pracować zgodnie z założonym schematem.

Zbyt małe lub nieodpowiednie oparcie. Wspornik przenosi całą reakcję na jeden koniec. Gdy oparcie jest za krótkie lub mur pod nim zbyt słaby (np. cienki bloczek z betonu komórkowego), mogą pojawić się lokalne zarysowania, a w skrajnym przypadku – utrata stateczności narożnika.

Brak połączenia z wieńcem. Nadproże narożne powinno być monolitycznie połączone z wieńcem stropowym, bo to wieniec zapewnia sztywność zamocowania wspornika. Oddzielone nadproże, postawione „na sucho” bez ciągłego zbrojenia przechodzącego w wieniec, nie działa jak wspornik – działa jak belka pozbawiona jednej podpory.

Pominięcie izolacji termicznej nadproża. Żelbet lub stal bez warstwy izolacyjnej to mostek cieplny. W narożniku, gdzie temperatura wewnętrzna powierzchni jest i tak niższa niż na prostej ścianie, ryzyko kondensacji rośnie. Skutkiem jest wilgoć i pleśń, których usunięcie po wykończeniu wnętrz bywa kosztowne.

Rezygnacja ze słupka bez poinformowania konstruktora. Usunięcie narysowanego w projekcie słupa zmienia schemat pracy nadproży z belkowego na wspornikowy. Bez nowych obliczeń i zmian w dokumentacji budynek może nie spełniać warunków bezpieczeństwa konstrukcyjnego.

Nadproże narożne w istniejącym budynku

Jeżeli planujesz powiększyć otwór okienny w narożniku istniejącego domu lub zamienić dwa niezależne okna na narożne przeszklenie, sytuacja jest znacznie bardziej złożona niż przy budowie od zera. Ingerencja w ścianę nośną – a tym bardziej w narożnik budynku – wymaga wcześniejszej oceny konstrukcyjnej. Konstruktor musi sprawdzić, jakie obciążenia przenoszone są przez fragment muru, który ma zostać usunięty, i zaprojektować wzmocnienie, które je przejmie.

Zgodnie z Prawem budowlanym roboty budowlane można rozpocząć na podstawie pozwolenia na budowę, z wyjątkami określonymi w ustawie. Ingerencja w konstrukcję nośną budynku najczęściej wykracza poza zakres zwykłego zgłoszenia i wymaga pozwolenia. Przed rozpoczęciem jakichkolwiek prac rozkuwania lub przebudowy sprawdź wymagany tryb formalny w starostwie lub urzędzie miasta.

Kolejność prac przy przebudowie różni się od budowy nowego domu. Najpierw wykonuje się tymczasowe podparcie stropu i ściany nad planowanym otworem, potem montuje nową konstrukcję (belkę, ramę, wzmocnienie), a dopiero na końcu rozkuwa mur. Odwrócenie tej kolejności – czyli najpierw wykucie otworu, a potem szukanie rozwiązania – to błąd, który może zakończyć się katastrofą budowlaną.

Kolejność projektowania i wykonania

Narożne nadproże nie jest detalem, który można rozwiązać „na budowie” w momencie, gdy murarz dotrze do poziomu nadproża. Cały układ – nadproże, wieniec, oparcia, stolarka i izolacja – powinien być zaprojektowany przed rozpoczęciem murowania ścian kondygnacji, na której znajduje się narożne okno. Poniższe etapy pokazują, w jakiej kolejności poszczególne elementy powinny być uzgodnione.

1. Ustalenie, czy narożnik będzie miał słupek konstrukcyjny, czy nie – to decyzja architektoniczno-konstrukcyjna, która wpływa na wszystko inne.
2. Obliczenia konstrukcyjne – konstruktor określa schemat statyczny, obciążenia, wymagany przekrój, zbrojenie, oparcie i dopuszczalne ugięcie.
3. Koordynacja z producentem stolarki – dopuszczalne ugięcie nadproża musi być zgodne z wymaganiami systemu okiennego, a sposób montażu ramy w narożniku musi być uzgodniony z detalem konstrukcyjnym.
4. Projekt detalu cieplnego – warstwa izolacji musi obejmować nadproże, ościeża i narożnik w sposób ciągły.
5. Wykonanie deskowania, ułożenie zbrojenia (z kontrolą otuliny i rozmieszczenia prętów), betonowanie i pielęgnacja betonu – lub montaż elementów stalowych zgodnie z dokumentacją.
6. Kontrola wykonania przez kierownika budowy przed zabetonowaniem (sprawdzenie zbrojenia, deskowania, otuliny) i po rozszalowaniu (sprawdzenie geometrii i ewentualnych uszkodzeń).

Pominięcie któregokolwiek z tych etapów prowadzi do sytuacji, w których ekipa wykonawcza podejmuje decyzje konstrukcyjne na budowie – a to prosta droga do błędów opisanych w poprzedniej sekcji.

Kiedy wstrzymać roboty?

Są sytuacje, w których kontynuowanie prac bez wyjaśnienia problemu może prowadzić do uszkodzenia konstrukcji lub do konieczności kosztownego demontażu. Przerwij prace i skontaktuj się z konstruktorem lub kierownikiem budowy, gdy zauważysz którykolwiek z poniższych sygnałów:

• Na dokumentacji brakuje rysunku nadproża narożnego lub jego zbrojenia – oznacza to, że detal nie został zaprojektowany.
• Ekipa zamierza użyć prefabrykowanych belek w narożniku bez słupka, a projekt tego nie przewiduje.
• Zbrojenie w nadprożu narożnym jest ułożone na dole, tak jak w zwykłym nadprożu, mimo że schemat wymaga zbrojenia u góry.
• Oparcie nadproża na murze jest krótsze niż wskazuje dokumentacja lub mur w miejscu oparcia jest uszkodzony albo wykonany z innego materiału niż założono.
• W narożniku pojawiają się rysy w murze – pionowe lub ukośne – przed lub w trakcie betonowania nadproża.
• Deskowanie nadproża ugina się pod ciężarem świeżego betonu lub nie jest podparte zgodnie z projektem.

Każda z tych sytuacji wymaga decyzji osoby odpowiedzialnej za konstrukcję. Wykonawca, który ignoruje takie sygnały i kontynuuje prace, przejmuje na siebie ryzyko, które powinno być rozstrzygnięte na etapie projektowym.
