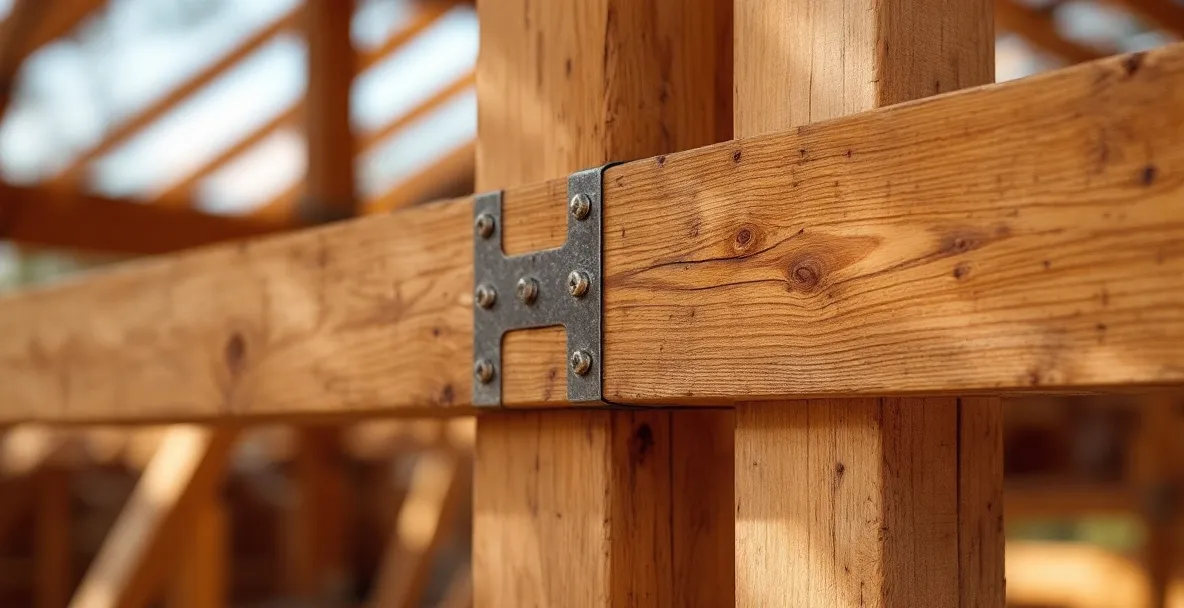

Sposób, w jaki belka drewniana spotyka się ze słupem, decyduje o tym, czy konstrukcja będzie stabilna przez lata, czy zacznie się przesuwać już po pierwszym sezonie. Wbrew temu, co sugeruje wiele poradników w internecie, nie wystarczy „przykręcić belkę do słupa kilkoma wkrętami”. To węzeł konstrukcyjny, w którym działają konkretne siły – i każda z nich wymaga innego rozwiązania.
Poniżej znajdziesz uporządkowane omówienie metod łączenia, ich ograniczeń oraz sytuacji, w których samodzielny montaż nie zastąpi obliczeń konstruktora.
Oparcie czy podwieszenie – od czego zależy wybór?
Zanim wybierzesz łącznik, musisz odpowiedzieć na jedno pytanie: czy belka ma opierać się na słupie (lub stalowym siedzisku), czy zostanie podwieszona wyłącznie za pomocą łączników? To dwa zupełnie inne schematy pracy węzła.
Belka oparta na słupie przekazuje obciążenie pionowe głównie przez docisk powierzchni drewna. Łączniki pełnią wtedy rolę zabezpieczenia przed zsunięciem, obróceniem lub podniesieniem – ale nie muszą same przenosić całego ciężaru. Tak działa np. belka leżąca na czole słupa lub osadzona we wrębie.
Belka podwieszona nie ma bezpośredniego oparcia. Całe obciążenie przechodzi przez łączniki – wieszak, kątownik lub śruby. To oznacza, że elementy stalowe muszą mieć odpowiednią nośność, a ich montaż nie może odbiegać od dokumentacji producenta.
Samo przykręcenie belki kątownikiem do słupa nie zastępuje oparcia. Kątownik przenosi siły przez swoje łączniki (gwoździe, wkręty), a nie przez powierzchnię stalowej blachy. Jeśli belka nie ma żadnego oparcia i wisi wyłącznie na kątowniku, to właśnie łączniki muszą utrzymać pełne obciążenie – co przy większych siłach może być niewystarczające.
Metody połączenia – porównanie
Połączenie belki ze słupem można wykonać na kilka sposobów, a każdy z nich ma inne zastosowanie i inne ograniczenia. Poniższa tabela pokazuje najczęściej stosowane rozwiązania:
| Metoda | Główne zastosowanie | Ograniczenia |
|---|---|---|
| Wieszak belki (hanger) | Podwieszenie belki drugorzędnej do słupa lub belki głównej | Nośność zależy od modelu, wymaga gwoździ/wkrętów wskazanych przez producenta |
| Kątownik stalowy | Stabilizacja węzła, zabezpieczenie przed przesunięciem | Nie zastępuje pełnego oparcia, ograniczona nośność na wyrywanie |
| Śruby przelotowe | Połączenie elementów obok siebie lub przez nakładkę | Wymaga podkładek, precyzyjnego rozmieszczenia otworów |
| Wkręty konstrukcyjne | Połączenia wymagające przeniesienia sił pod kątem do włókien | Nośność zależy od kierunku siły i orientacji wkręta |
| Wrąb / czop / gniazdo | Tradycyjne złącza ciesielskie – oparcie geometryczne | Zmniejsza przekrój elementu, wymaga zabezpieczenia przed zsunięciem |
Nie ma jednego uniwersalnego rozwiązania. Pergola ogrodowa, wiata garażowa i strop budynku mieszkalnego to trzy różne sytuacje – każda wymaga innego podejścia do węzła belka–słup.
Wieszak belki – kiedy i jak go stosować?
Wieszak (hanger) to stalowy łącznik, który obejmuje lub podpiera belkę i jest mocowany do słupa albo do innego elementu nośnego. W lekkich konstrukcjach drewnianych – pergolach, wiatach, tarasach – wieszaki są jednym z najczęściej wybieranych rozwiązań, bo pozwalają zamocować belkę bez konieczności wykonywania dużych nacięć w drewnie.
Każdy model wieszaka ma określoną nośność, ale ta wartość obowiązuje tylko wtedy, gdy użyjesz łączników wskazanych w dokumentacji producenta i wypełnisz otwory zgodnie ze schematem montażowym. Zamiana gwoździ systemowych na przypadkowe wkręty do drewna zmienia sposób pracy połączenia i może obniżyć nośność poniżej wartości podanej w karcie technicznej.
Przy doborze wieszaka zwróć uwagę na kilka rzeczy:
- Szerokość i wysokość belki – wieszak musi pasować do przekroju
- Obciążenie, jakie belka przekazuje na węzeł – porównaj je z nośnością charakterystyczną wieszaka
- Rodzaj i wymiar łączników dopuszczonych przez producenta (gwoździe pierścieniowe, wkręty systemowe)
- Schemat wypełnienia otworów – nie każdy otwór w wieszaku jest przeznaczony do wypełnienia we wszystkich konfiguracjach
Przed zakupem wieszaka sprawdź kartę techniczną lub Europejską Ocenę Techniczną (ETA) danego modelu. Znajdziesz tam dokładne dane o nośności, wymaganym schemacie otworów i dopuszczonych łącznikach. Część producentów udostępnia te dokumenty na swoich stronach internetowych.
Śruby przelotowe i wkręty konstrukcyjne
Śruby przelotowe przechodzą przez oba łączone elementy – belkę i słup – i są zabezpieczone nakrętką z podkładkami po obu stronach. Dobrze sprawdzają się tam, gdzie elementy stykają się bokami lub gdzie belka przechodzi obok słupa i jest dociskana przez nakładki drewniane.
Podkładki pod głową śruby i pod nakrętką rozkładają nacisk na większą powierzchnię drewna. Bez nich łeb śruby wgniata się w drewno, co z czasem powoduje luzowanie połączenia. Równie ważne jest rozmieszczenie otworów – zbyt blisko krawędzi drewna pojawia się ryzyko rozłupania, zwłaszcza przy obciążeniach prostopadłych do włókien.
Mocne dokręcenie śruby nie zwiększa nośności połączenia. Nadmierne dociśnięcie może wgnieść drewno pod podkładką, a po wyschnięciu materiału połączenie się poluzuje. Śrubę dokręcaj do momentu, aż podkładka przylega do powierzchni drewna – bez dalszego silenia się na dodatkowe obroty.
Wkręty konstrukcyjne to zupełnie inna kategoria niż zwykłe wkręty do drewna ze sklepu budowlanego. Mają zdefiniowaną nośność na ścinanie i wyrywanie, a ich producent podaje warunki, w jakich ta nośność obowiązuje – kierunek obciążenia względem włókien, kąt wkręcenia, wymagane nawiercanie. Wkręt wkręcony pod kątem 45° do włókien pracuje inaczej niż ten sam wkręt wkręcony prostopadle. Sama średnica i długość nie mówią wszystkiego o nośności połączenia.
Zwykły wkręt do drewna (tzw. wkręt stolarki) nie ma deklarowanej nośności konstrukcyjnej. Stosowanie go zamiast certyfikowanego wkręta konstrukcyjnego w węzłach przenoszących obciążenia to jeden z najczęstszych błędów w samodzielnym montażu.
Tradycyjne złącza ciesielskie
Wrąb, czop, gniazdo, nakładka – to rozwiązania znane od stuleci, w których geometria nacięcia zapewnia oparcie jednego elementu na drugim. W konstrukcjach, gdzie belka i słup są widoczne, złącza ciesielskie dają efekt estetyczny, którego stalowe wieszaki nie zapewnią.
Każde nacięcie zmniejsza jednak przekrój elementu. Głęboki wrąb w słupie osłabia go w strefie, gdzie obciążenie jest największe. Im głębsze nacięcie, tym mniejsza pozostaje powierzchnia drewna przenosząca naprężenia – a to nie jest proporcja, którą można ignorować. Wrąb o głębokości przekraczającej 1/4 szerokości słupa to sygnał, że trzeba sprawdzić, czy pozostały przekrój netto nadal wystarcza.
Sam wrąb nie zabezpiecza belki przed zsunięciem bocznym ani przed podnoszeniem przez siły wiatru. Dlatego złącza tradycyjne zwykle uzupełnia się kołkami drewnianymi, śrubami przelotowymi albo stalowymi elementami zabezpieczającymi. Samo geometryczne oparcie to dopiero połowa rozwiązania.
Głęboki wrąb wykonany „na oko”, bez sprawdzenia pozostałego przekroju netto, może osłabić element zamiast wzmocnić połączenie. Dotyczy to szczególnie słupów o mniejszych przekrojach (np. 12×12 cm i poniżej), gdzie nawet niewielkie nacięcie zabiera istotną część materiału nośnego.
Czego nie robić przy gwoździach i wkrętach?
Gwoździe wbijane w czoło drewna (w kierunku włókien) i obciążane osiowo – czyli na wyrywanie – nie powinny być traktowane jako pełnowartościowe łączniki nośne. Drewno ma tendencję do „wypuszczania” gwoździa wbitego wzdłuż włókien, szczególnie przy zmianach wilgotności. To jedno z ograniczeń, które Eurokod 5 wyraźnie uwzględnia.
Często spotykany scenariusz: ktoś wbija kilka gwoździ w czoło słupa, opiera na nich belkę i uznaje, że połączenie jest gotowe. W praktyce taki węzeł nie ma ani prawidłowego oparcia, ani nośnych łączników. Gwóźdź w czole pracuje źle na wyrywanie, a belka oparta na główkach gwoździ nie ma stabilnej powierzchni docisku.
Przy wkrętach błędem jest stosowanie zbyt wielu łączników blisko siebie. Drewno ma ograniczoną przestrzeń na przenoszenie sił z każdego wkręta na otaczający materiał. Gdy rozstawy są zbyt małe, strefy przenoszenia nakładają się, a efektywna nośność grupy wkrętów spada poniżej sumy nośności pojedynczych elementów. To jedna z przyczyn, dla których norma podaje minimalne rozstawy i odległości od krawędzi.
Kiedy potrzebne są obliczenia konstruktora?
Nie każde połączenie belki ze słupem wymaga projektu. Pergola przydomowa, lekki zadaszenie nad wejściem czy niewielka altana ogrodowa to konstrukcje, które przy rozsądnym doborze łączników i przekrojów można wykonać samodzielnie. Granica przebiega tam, gdzie połączenie przenosi obciążenia istotne dla bezpieczeństwa ludzi.
Obliczenia według PN-EN 1995-1-1 (Eurokod 5) są potrzebne, gdy węzeł belka–słup jest częścią konstrukcji nośnej budynku, np. stropu, dachu, podciągu, dużej wiaty lub hali. W takim przypadku konstruktor uwzględnia obciążenia stałe i zmienne, klasę wytrzymałości drewna, warunki użytkowania (wewnątrz, na zewnątrz, w środowisku wilgotnym) i sprawdza stany graniczne nośności oraz użytkowalności.
Jeżeli planujesz konsultację z konstruktorem, przygotuj dane, które pozwolą mu zaprojektować węzeł. Najbardziej przydatne informacje to:
- Rozpiętość i przekrój belki
- Przekrój słupa i jego wysokość
- Rodzaj i wielkość obciążeń (co będzie na belce – strop, dach, podłoga tarasu?)
- Warunki użytkowania – wewnątrz czy na zewnątrz, pod dachem czy odsłonięte
- Gatunek i klasa drewna, jeśli je znasz
Nawet przy niewielkich konstrukcjach, takich jak zadaszone tarasy czy wiaty garażowe, warto sprawdzić lokalne przepisy. W wielu gminach zabudowa o określonej powierzchni wymaga zgłoszenia lub pozwolenia na budowę, co automatycznie oznacza konieczność posiadania projektu.
Ochrona połączenia przed wilgocią i korozją
Nośność węzła mierzona zaraz po montażu to jedno. Jego trwałość po pięciu czy dziesięciu latach w warunkach zewnętrznych – to drugie. Wilgoć jest głównym wrogiem zarówno drewna, jak i stalowych łączników.
Woda stojąca na połączeniu – w szczelinie między belką a słupem, w gnieździe wrębu, wokół wieszaka – przyspiesza degradację drewna i korozję stali. Detal powinien być zaprojektowany tak, żeby woda mogła odpływać, a nie gromadzić się w zamkniętych przestrzeniach. Stykające się powierzchnie drewna powinny być zabezpieczone impregnatem jeszcze przed montażem, bo po złożeniu węzła nie da się już dotrzeć do tych miejsc.
Stalowe łączniki stosowane na zewnątrz powinny mieć odpowiednią ochronę antykorozyjną – ocynk ogniowy lub stal nierdzewną. Zwykłe łączniki ocynkowane galwanicznie mogą wystarczyć pod dachem, ale w warunkach bezpośredniej ekspozycji na deszcz i mróz ich trwałość jest ograniczona.
Nie łącz elementów stalowych z różnych metali (np. wkrętów ze stali nierdzewnej z wieszakiem ocynkowanym) bez sprawdzenia kompatybilności. Kontakt różnych metali w wilgotnym środowisku wywołuje korozję galwaniczną, która może zniszczyć jeden z elementów znacznie szybciej niż normalna korozja.
Najczęstsze błędy montażowe
Większość problemów z połączeniami belka–słup nie wynika z wyboru złej metody, tylko z błędów w wykonaniu. Oto te, które pojawiają się najczęściej:
Brak rzeczywistego oparcia belki. Belka jest przykręcona do słupa kątownikiem, ale nie spoczywa na żadnej powierzchni. Cały ciężar przechodzi przez wkręty w kątowniku, który do tego nie jest przeznaczony. W małych konstrukcjach to może działać przez jakiś czas, ale przy większych obciążeniach węzeł się odkształci.
Zamiana łączników na przypadkowe. Wieszak belki ma w dokumentacji podane konkretne gwoździe pierścieniowe lub wkręty systemowe. Użycie zwykłych gwoździ gładkich albo wkrętów z marketu zmienia mechanizm pracy i obniża nośność. To nie jest kwestia estetyki – to kwestia tego, czy łącznik utkwi w drewnie pod obciążeniem, czy zacznie się z niego wysuwać.
Zbyt głębokie nacięcia. Wrąb wykonany „żeby belka dobrze siadła” zabiera połowę przekroju słupa. Na papierze wygląda solidnie, w praktyce osłabia element w najbardziej obciążonym miejscu.
Otwory wiercone zbyt blisko krawędzi. Przy śrubach przelotowych minimalna odległość od krawędzi drewna to nie kaprys normy, ale zabezpieczenie przed rozłupaniem. Drewno iglaste jest szczególnie podatne na pęknięcia wzdłuż włókien.
Brak podkładek przy śrubach. Nakrętka dokręcona bezpośrednio na drewnie wgniata się w powierzchnię. Po wyschnięciu drewna połączenie luzuje się i zaczyna pracować, czego nie było w planie.
Co zrobić, gdy nie masz pewności co do nośności?
Jeśli budujesz konstrukcję, która ma przenosić obciążenia istotne dla bezpieczeństwa – strop, dach, podciąg – i nie jesteś konstruktorem, nie próbuj samodzielnie dobierać średnic śrub, liczby wkrętów ani głębokości wrębów. Koszt konsultacji z inżynierem konstrukcji drewnianych jest wielokrotnie niższy niż koszt naprawy źle wykonanego węzła, a przy poważniejszej awarii chodzi już o coś więcej niż pieniądze.
Przy lekkich konstrukcjach – pergolach, altanach, niewielkich wiatach – możesz bezpiecznie korzystać z certyfikowanych łączników systemowych (wieszaków, kątowników, złączy), pod warunkiem że montujesz je zgodnie z dokumentacją producenta i nie przekraczasz ich deklarowanej nośności. Producenci takich systemów udostępniają tabele doboru, w których znajdziesz odpowiedni model dla danego przekroju belki i szacowanego obciążenia.
Gdy nie wiesz, jakie siły działają na węzeł, nie zgaduj. Zamiast tego poproś konstruktora o uproszczony schemat detalu z podaniem typu łącznika, wymiarów i sposobu montażu. Taki detal na jedną kartkę A4 kosztuje znacznie mniej niż pełny projekt i może wystarczyć do prawidłowego wykonania pojedynczego połączenia.
