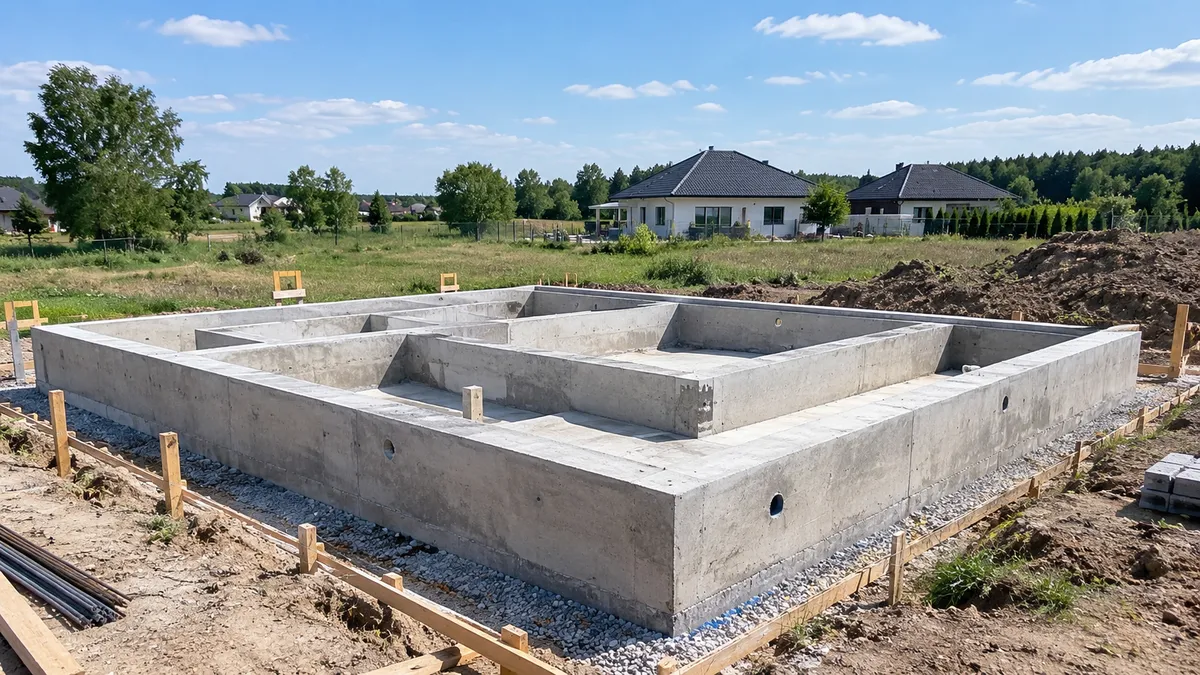

Stopa fundamentowa to rodzaj fundamentu bezpośredniego, który przenosi obciążenie z pojedynczego słupa, filara lub kolumny na grunt. Stosuje się ją wszędzie tam, gdzie obciążenie ma charakter punktowy, a nie ciągły – czyli pod pojedynczymi podporami zamiast pod całymi ścianami.
Co to jest stopa fundamentowa?

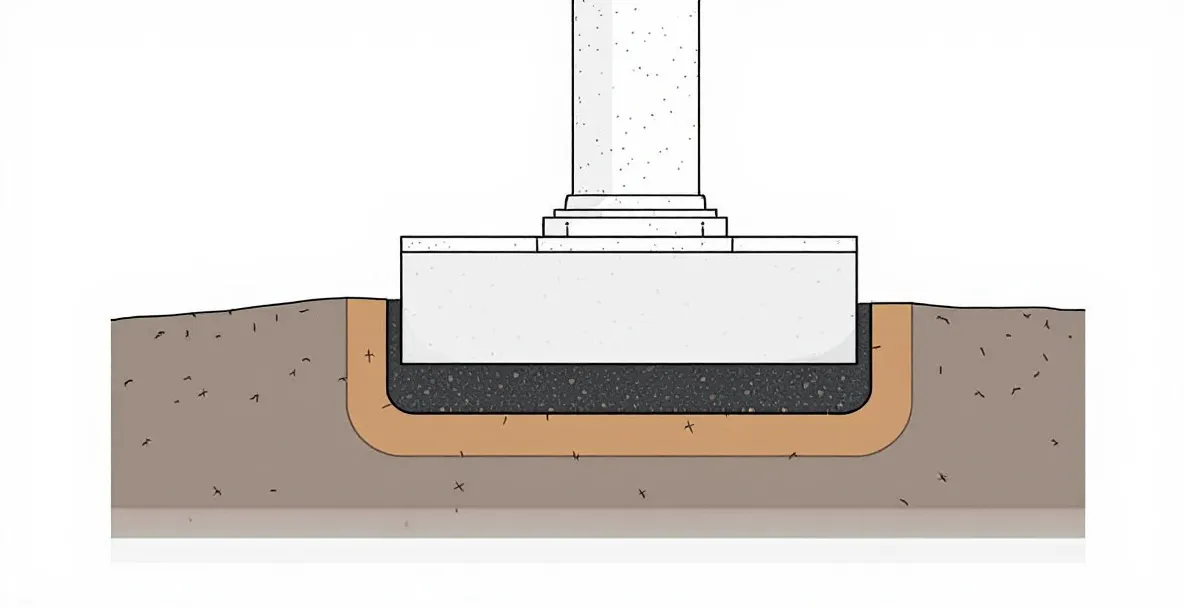

Stopa fundamentowa to oddzielny element posadowienia, zwykle kwadratowy lub prostokątny, umieszczany bezpośrednio pod pojedynczą podporą – słupem, kolumną, filarem albo innym elementem, który przekazuje obciążenie w jednym, określonym punkcie. Jej rola polega na zwiększeniu powierzchni, przez którą siła ze słupa trafia do gruntu. Dzięki temu nacisk jednostkowy na podłoże jest znacznie mniejszy niż w przypadku bezpośredniego oparcia słupa na gruncie.
Wyobraź sobie słup o przekroju 30 × 30 cm, który przenosi obciążenie kilkudziesięciu ton. Gdyby stał bezpośrednio na gruncie, cała ta siła koncentrowałaby się na powierzchni zaledwie 900 cm². Stopa o wymiarach np. 120 × 120 cm rozprowadza to samo obciążenie na ponad 14 000 cm², co radykalnie zmniejsza nacisk na podłoże i pozwala uniknąć nadmiernego osiadania.
Stopa fundamentowa należy do grupy fundamentów bezpośrednich – takich, które przekazują obciążenie wprost na grunt, bez pośrednictwa pali czy studni. Bywa też nazywana fundamentem punktowym albo fundamentem izolowanym, ponieważ pracuje niezależnie od sąsiednich stóp i odpowiada za obciążenie tylko jednej podpory.
Gdzie stosuje się stopy fundamentowe?
Stopy fundamentowe stosuje się przede wszystkim pod elementami, które występują pojedynczo lub w dużych rozstawach od siebie. Typowe zastosowania to słupy hal stalowych i żelbetowych, wiaty, magazyny, filary mostów, maszty, a także słupy ogrodzeń czy pergoli. W budownictwie mieszkaniowym spotyka się je rzadziej niż ławy, ale pojawiają się na przykład pod słupami podtrzymującymi stropy lub balkony w domach o konstrukcji szkieletowej.
Stopy mogą również podpierać krótkie fragmenty budynków – na przykład kominy, kominki wolnostojące albo niewielkie odcinki ścian, pod którymi skupia się duży nacisk. Jeżeli obciążenie ma charakter punktowy i nie rozkłada się wzdłuż linii ściany, stopa bywa racjonalniejszym rozwiązaniem niż ciągła ława.
Przy obciążeniu osiowym (siła działa dokładnie w osi słupa) stopy mają zwykle kształt kwadratowy. Gdy obciążenie działa z przesunięciem, czyli mimośrodowo, projektant dobiera kształt prostokątny, aby zrównoważyć nierównomierny rozkład nacisku na grunt.
Nie każda konstrukcja słupowa wymaga oddzielnych stóp. Jeżeli słupy stoją blisko siebie w jednym rzędzie, konstruktor może zdecydować o połączeniu ich wspólną ławą fundamentową lub zaprojektować fundament belkowy. Wybór zależy od rozstawu podpór, wielkości obciążeń i parametrów gruntu.
Czym różni się stopa od ławy fundamentowej?
To jedno z najczęściej zadawanych pytań i jednocześnie źródło wielu nieporozumień. Różnica jest prosta: stopa działa punktowo i stanowi oddzielny element pod jedną podporą, natomiast ława to ciągły pas betonowy lub żelbetowy biegnący pod ścianą lub szeregiem podpór. Stopa odbiera obciążenie skupione, ława – obciążenie rozłożone wzdłuż linii.
| Stopa fundamentowa | Ława fundamentowa | |
|---|---|---|
| Typ obciążenia | Punktowe (skupione) | Liniowe (ciągłe) |
| Typowe zastosowanie | Słupy, filary, kolumny, maszty | Ściany nośne, ciągłe rzędy podpór |
| Forma elementu | Oddzielny blok pod każdą podporą | Ciągły pas pod całą ścianą lub rzędem |
Nie da się powiedzieć, że jedno rozwiązanie jest „lepsze” od drugiego – po prostu służą innym celom. Budynek ze ścianami nośnymi wymaga ław, a hala o konstrukcji słupowej z dużymi rozstawami podpór najczęściej opiera się na stopach. Zdarzają się też rozwiązania mieszane, gdzie pod ścianami biegną ławy, a pod pojedynczymi słupami w tym samym budynku stosuje się stopy. O wyborze decyduje konstruktor na podstawie obliczeń i rozpoznania gruntu.
Jakie są rodzaje stóp fundamentowych?
Ze względu na materiał i sposób wykonania stopy dzielą się na trzy główne grupy: żelbetowe, murowane i prefabrykowane. Każda z nich ma inne zastosowanie i inne ograniczenia, dlatego wybór powinien wynikać z projektu, a nie z wygody wykonawcy.
Stopy żelbetowe to najczęściej spotykane rozwiązanie. Wylewane na budowie z betonu i zbrojone stalowymi prętami, mogą przenosić zarówno obciążenia osiowe, jak i mimośrodowe. Pod względem kształtu bywają prostokątne, trapezowe, schodkowe lub kielichowe (z zagłębieniem, w które wstawia się prefabrykowany słup). Żelbet pozwala na dużą elastyczność projektową – stopa może mieć praktycznie dowolne wymiary i grubość dopasowane do konkretnych warunków.
Stopy murowane wykonuje się z cegły, kamienia lub bloczków betonowych. Stosuje się je głównie pod słupami obciążonymi osiowo, w prostszych konstrukcjach i przy stosunkowo niewielkich obciążeniach. Nie nadają się do przenoszenia obciążeń mimośrodowych ani dużych sił poziomych, dlatego ich zastosowanie jest dziś ograniczone.
Stopy prefabrykowane to gotowe elementy betonowe lub żelbetowe, produkowane w wytwórni i dostarczane na budowę. Znajdują zastosowanie przede wszystkim w budownictwie przemysłowym – pod słupami hal, magazynów, wiat i konstrukcji szkieletowych. Prefabrykat przyspiesza prace, ale musi być dobrany do konkretnych obciążeń, parametrów gruntu i sposobu połączenia ze słupem. Sam fakt, że element jest „fabryczny”, nie oznacza automatycznie, że pasuje do każdej sytuacji.
Stopa prefabrykowana wymaga sprawdzenia przez konstruktora pod kątem zgodności z obciążeniami, nośnością gruntu i sposobem zakotwienia słupa. Zastosowanie gotowego elementu bez takiej weryfikacji może prowadzić do problemów z nośnością lub stabilnością konstrukcji.
Od czego zależą wymiary stopy?
To pytanie pada bardzo często, a odpowiedź brzmi: wymiary stopy fundamentowej nie są uniwersalne i nie da się ich bezpiecznie dobrać na podstawie jednej tabelki z internetu. Każda stopa powinna mieć geometrię wynikającą z trzech powiązanych ze sobą czynników – wielkości obciążenia, nośności gruntu i wymagań konstrukcyjnych dotyczących samego elementu.
Obciążenie ze słupa determinuje, jak dużą powierzchnię kontaktu z gruntem musi zapewnić stopa. Im większa siła, tym szersza podstawa. Jednocześnie nośność gruntu określa, jaki nacisk jednostkowy podłoże jest w stanie bezpiecznie przenieść. Jeżeli grunt jest słaby, stopa musi mieć większą podstawę, nawet przy stosunkowo niewielkim obciążeniu. Grubość (wysokość) stopy z kolei wynika z konieczności przeniesienia momentów zginających i zabezpieczenia przed przebiciem, czyli sytuacją, w której słup „przebija się” przez zbyt cienki fundament.
Orientacyjnie stopy żelbetowe mają wysokość w przedziale od 30 do 70 cm, a wymiary podstawy najczęściej mieszczą się w zakresie od 100 do 250 cm. Wymiary podstawy i wysokość powinny być wielokrotnością 5 cm. Dla stóp prostokątnych zaleca się, by stosunek długości do szerokości mieścił się w granicach 1,3–1,6. To jednak wyłącznie wartości orientacyjne, a nie przepis na konkretny fundament.
Nie dobieraj wymiarów stopy na podstawie przykładów znalezionych w internecie. Zbyt mała podstawa lub zbyt mała grubość mogą doprowadzić do nadmiernego osiadania, przechylenia słupa, a w skrajnych przypadkach do uszkodzenia konstrukcji. Wymiary, grubość, klasę betonu i zbrojenie powinien określić konstruktor na podstawie obliczeń i rozpoznania warunków gruntowych.
Zbrojenie stopy – jak to wygląda?

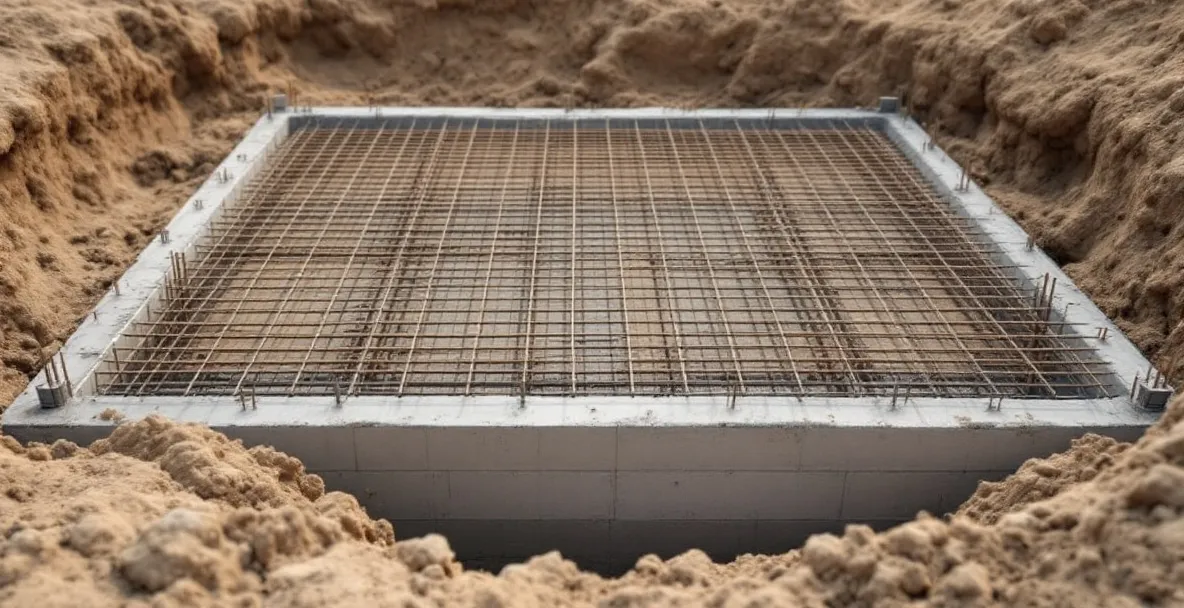

Żelbetowa stopa fundamentowa pracuje pod wpływem sił skupionych i momentów zginających, dlatego wymaga odpowiedniego zbrojenia dolnego, które przejmuje naprężenia rozciągające w dolnej części elementu. Zbrojenie układa się w postaci siatki z prętów stalowych, krzyżujących się prostopadle, na dole stopy.
Średnica prętów zależy od wielkości stopy i obciążeń. Przy mniejszych stopach stosuje się pręty o średnicy 10–16 mm, a przy większych – 18–26 mm. Rozstaw prętów określa konstruktor, ale typowo mieści się w zakresie 10–25 cm, przy czym nie powinien przekraczać 25 cm. Pręty nie mogą leżeć bezpośrednio na gruncie ani na podkładzie – muszą być osadzone na dystansach zapewniających odpowiednią grubość otuliny betonowej, która chroni stal przed wilgocią i korozją.
Otulina betonowa w stopach fundamentowych nie powinna być mniejsza niż 5 cm. Jej dokładna grubość zależy od klasy ekspozycji konstrukcji i warunków środowiskowych, w jakich fundament będzie pracował. Pod zbrojeniem wykonuje się warstwę betonu podkładowego (tzw. chudego betonu), najczęściej klasy C8/10 lub C12/15, o grubości ok. 10 cm – wyrównuje ona podłoże i zapobiega bezpośredniemu kontaktowi zbrojenia z gruntem.
Jeśli na stopie ma stanąć słup żelbetowy wylewany na miejscu, ze stopy wyprowadza się tzw. startery – pręty zbrojeniowe wystające ponad górną powierzchnię stopy, do których następnie przyłącza się zbrojenie słupa. Długości zakładów, sposób zakotwienia i układ prętów muszą być zgodne z projektem konstrukcyjnym.
Zmiana średnicy prętów, ich rozstawu lub pominięcie otuliny bez konsultacji z konstruktorem to jeden z najczęstszych błędów na budowie. Każda taka zmiana wpływa na nośność stopy i może doprowadzić do jej uszkodzenia pod obciążeniem.
Dlaczego nie da się pominąć projektu i badań gruntu?
Stopa fundamentowa to element, którego parametry wynikają z wzajemnej zależności trzech zmiennych: obciążenia konstrukcji, geometrii stopy i właściwości gruntu. Zmiana którejkolwiek z nich wpływa na pozostałe. Konstruktor, projektując stopę, musi jednocześnie sprawdzić nośność podłoża, dopuszczalne osiadanie, odporność stopy na zginanie i przebicie oraz prawidłowość połączenia ze słupem. To nie jest kwestia jednego wzoru – algorytm obliczeń uwzględnia wiele warunków, które muszą być spełnione łącznie.
Rozpoznanie geotechniczne dostarcza danych o nośności gruntu, jego warstwowaniu, poziomie wody gruntowej i głębokości przemarzania. W Polsce głębokość przemarzania waha się od ok. 80 cm do ok. 1,4 m w zależności od regionu – fundament budynku bez piwnic musi być posadowiony poniżej tej granicy, aby uniknąć uszkodzeń spowodowanych wysadzinami mrozowymi. Bez tych informacji konstruktor nie jest w stanie określić ani głębokości posadowienia, ani wymiarów stopy.
Błędy popełnione na etapie fundamentowania są wyjątkowo trudne i kosztowne do naprawienia. Jeżeli stopa okaże się za mała, a grunt zbyt słaby, konstrukcja może zacząć nierównomiernie osiadać. Efektem są pęknięcia w elementach nadziemnych, przechylenie słupów i problemy z użytkowaniem budynku. Naprawienie takiego stanu wymaga zazwyczaj wzmocnienia fundamentu, co bywa wielokrotnie droższe niż prawidłowe zaprojektowanie go od początku.
Jak wygląda wykonanie stopy na budowie?
Proces wykonania monolitycznej stopy żelbetowej składa się z kilku etapów, które w dużej mierze przypominają wykonywanie ławy czy płyty fundamentowej. Różnica polega na tym, że stopa jest elementem punktowym – każdy wykop i każdy szalunek dotyczą pojedynczej podpory.
Prace zaczynają się od wykonania wykopu do głębokości określonej w projekcie. Na dnie wykopu układa się warstwę betonu podkładowego (klasy C8/10 lub C12/15), która wyrównuje podłoże i stanowi podstawę pod zbrojenie. Po stwardnieniu podkładu na dystansach rozkłada się siatkę zbrojeniową zgodnie z rysunkami wykonawczymi, a następnie – jeśli projekt tego wymaga – wyprowadza się startery pod przyszły słup.
Kolejnym krokiem jest montaż szalunku. Może to być szalunek ziemny (ściany wykopu pełnią rolę formy), drewniany lub systemowy. Po sprawdzeniu geometrii i ułożenia zbrojenia szalunek wypełnia się mieszanką betonową odpowiedniej klasy. Beton należy zagęścić wibratorem pogrążalnym, aby usunąć pęcherzyki powietrza i zapewnić jednorodność elementu.
Po rozszalowaniu i osiągnięciu przez beton odpowiedniej wytrzymałości wykonuje się hydroizolację poziomą, która chroni stopę przed podciąganiem kapilarnym wody z gruntu. Dopiero na tak przygotowanym fundamencie można rozpocząć budowę słupa lub innego elementu nadziemnego.
Najczęstsze błędy przy stopach fundamentowych
Jednym z najpoważniejszych problemów jest dobieranie wymiarów stopy „na oko” lub na podstawie ogólnych przykładów, bez obliczeń uwzględniających rzeczywiste obciążenia i parametry gruntu. Tego rodzaju podejście może prowadzić do zbyt małej powierzchni podstawy, co z kolei skutkuje nadmiernym osiadaniem lub nawet utratą nośności podłoża.
Drugi częsty błąd dotyczy zbrojenia – zmiana średnicy prętów, zwiększenie rozstawu albo pominięcie dystansów podtrzymujących siatkę zbrojeniową. Pręty leżące bezpośrednio na podkładzie betonowym nie mają wymaganej otuliny, przez co stal szybciej ulega korozji, a stopa traci nośność na zginanie.
Zdarza się również pomijanie badań geotechnicznych, szczególnie przy mniejszych obiektach, takich jak wiaty, garaże czy ogrodzenia. Nawet stosunkowo lekka konstrukcja może mieć problemy, jeżeli grunt pod stopą jest nasypowy, organiczny albo nasączony wodą. Bez rozpoznania podłoża nie da się rzetelnie zaprojektować fundamentu – niezależnie od jego wielkości.
Kolejnym problemem bywa nieuwzględnienie obciążeń poziomych lub mimośrodowych. Słup hali, na który działa wiatr, przekazuje na stopę nie tylko siłę pionową, ale także moment i siłę poziomą. Prosta, niezbrojna stopa betonowa może okazać się w takiej sytuacji niewystarczająca, nawet jeśli jej wymiary wydają się duże.
Jeżeli planujesz fundament pod jakąkolwiek konstrukcję przenoszącą obciążenia – od słupa hali po komin wolnostojący – skonsultuj rozwiązanie z konstruktorem jeszcze przed rozpoczęciem prac ziemnych. Koszt projektu jest niewielki w porównaniu z konsekwencjami źle dobranego fundamentu.
Kiedy stopa to nie jest właściwe rozwiązanie?
Stopa fundamentowa nie sprawdzi się tam, gdzie obciążenie ma charakter ciągły – na przykład pod ścianami nośnymi, które przekazują siły równomiernie na całej swojej długości. W takich przypadkach odpowiednim rozwiązaniem jest ława fundamentowa lub płyta fundamentowa.
Problematyczne bywają też sytuacje, w których grunt pod poszczególnymi stopami ma różną nośność lub ściśliwość. Jeżeli jedna stopa osiada bardziej niż sąsiednia, mogą pojawić się nierównomierne odkształcenia konstrukcji, prowadzące do zarysowań i uszkodzeń. Przy znacznym zróżnicowaniu warunków gruntowych konstruktor może zdecydować o zastosowaniu wspólnego fundamentu belkowego, płyty lub nawet posadowienia pośredniego na palach.
Stopy nie są też dobrym wyborem, gdy grunt ma bardzo niską nośność na całej działce. Zwiększanie wymiarów podstawy pomaga tylko do pewnego momentu – przy bardzo słabym podłożu stopa musiałaby być tak duża, że bardziej ekonomiczne staje się zastosowanie płyty fundamentowej lub fundamentu palowego. O granicy opłacalności i bezpieczeństwa decydują obliczenia, a nie intuicja.
