Wykonanie instalacji elektrycznej nie sprowadza się do jednego terminu. W typowym domu przewody w ścianach układa się przed tynkami, ale uziom fundamentowy wymaga reakcji już na etapie fundamentów, a plan gniazd i obwodów trzeba ustalić jeszcze wcześniej.
Kiedy wykonuje się instalację elektryczną w nowym domu?
W nowym domu najdogodniejszy moment na ułożenie przewodów i puszek przypada po zakończeniu głównych prac konstrukcyjnych. Zwykle mówi się o stanie surowym zamkniętym, gdy budynek ma już dach, okna i drzwi, a wewnątrz nie ma jeszcze tynków.
Instalacja podtynkowa musi być gotowa przed rozpoczęciem tynkowania. Oznacza to, że bruzdy, przewody, puszki i rury instalacyjne powinny już znajdować się w ścianach, zanim ekipa tynkarska wejdzie na budowę.
Równolegle trzeba pamiętać o trasach prowadzonych w podłodze. Przewody podposadzkowe układa się przed wylewkami, ponieważ po ich wykonaniu dostęp do tych miejsc jest bardzo utrudniony.
Dlaczego instalacja powstaje etapami?
Łączenie całej elektryki w jedną pracę prowadzi do błędów. Inny charakter ma uziom fundamentowy, inny fizyczne ułożenie przewodów, a jeszcze inny montaż gniazd i łączników. Każdy z tych elementów wiąże się z innym momentem budowy.
Elementy, które po zakryciu stają się niedostępne, planuje się i kontroluje wcześniej. Z kolei osprzęt narażony na zabrudzenie lub uszkodzenie montuje się dopiero po zakończeniu prac mokrych i pyłowych.
Ta zasada pozwala ustalić kolejność nawet wtedy, gdy technologia budowy odbiega od typowego domu murowanego.
W praktyce kolejne etapy następują po sobie tak:
| Etap | Moment wykonania | Warunek przejścia dalej |
|---|---|---|
| Plan instalacji | przed rozpoczęciem robót | zatwierdzone rozmieszczenie punktów i obwodów |
| Uziom fundamentowy | przed zalaniem fundamentów | zgodność z projektem |
| Przewody i puszki w ścianach | po pracach konstrukcyjnych, przed tynkami | kontrola kompletności i dokumentacja |
| Przewody podposadzkowe | przed wylewkami | zabezpieczenie tras i zdjęcia |
| Montaż osprzętu | po pracach mokrych i malowaniu | gotowe ściany i podłogi |
| Pomiary odbiorcze | przed użytkowaniem | protokół pomiarów |
Co trzeba zaplanować przed rozpoczęciem prac?
Przed przyjazdem elektryka trzeba podjąć kilka decyzji. Bez tego łatwo o pominięcie punktu, który później okaże się niezbędny, a jego dodanie będzie wymagało kucia albo prowadzenia przewodów natynkowo.
- Rozmieszczenie gniazd i punktów oświetleniowych w każdym pomieszczeniu
- Uwzględnienie sprzętu AGD, urządzeń dużej mocy i przyszłej rozbudowy
- Zaplanowanie rozdzielnicy, obwodów i rezerwy miejsca w tablicy
- Ujęcie instalacji teletechnicznych, internetu, alarmu i monitoringu
- Ustalenie rozwiązania uziemienia na wczesnym etapie budowy
Plan instalacji porządkuje rozmieszczenie punktów i obwodów. Dzięki temu elektryk nie musi zgadywać, gdzie będą stały meble, a gdzie pojawi się kuchnia czy pralka.
Kiedy wykonać uziom fundamentowy?
Uziom fundamentowy to element, który bardzo łatwo przeoczyć, jeśli myśli się wyłącznie o przewodach w ścianach. Wykonuje się go na etapie fundamentów, zanim beton zostanie wylany.
Po zalaniu fundamentów wykonanie tego rozwiązania w identycznej formie jest już niemożliwe. Można wtedy zastosować inne rozwiązanie, ale wymaga to konsultacji z projektantem lub elektrykiem.
Dlatego temat uziomu trzeba zamknąć przed rozpoczęciem robót fundamentowych. Jeśli projekt przewiduje uziom fundamentowy, jego termin jest bezwzględnie wcześniejszy niż cała instalacja w ścianach.
Nie odkładaj decyzji o uziomie do momentu, gdy budynek będzie już zamknięty. Po zalaniu fundamentów może być potrzebne inne rozwiązanie techniczne i dodatkowe uzgodnienia.

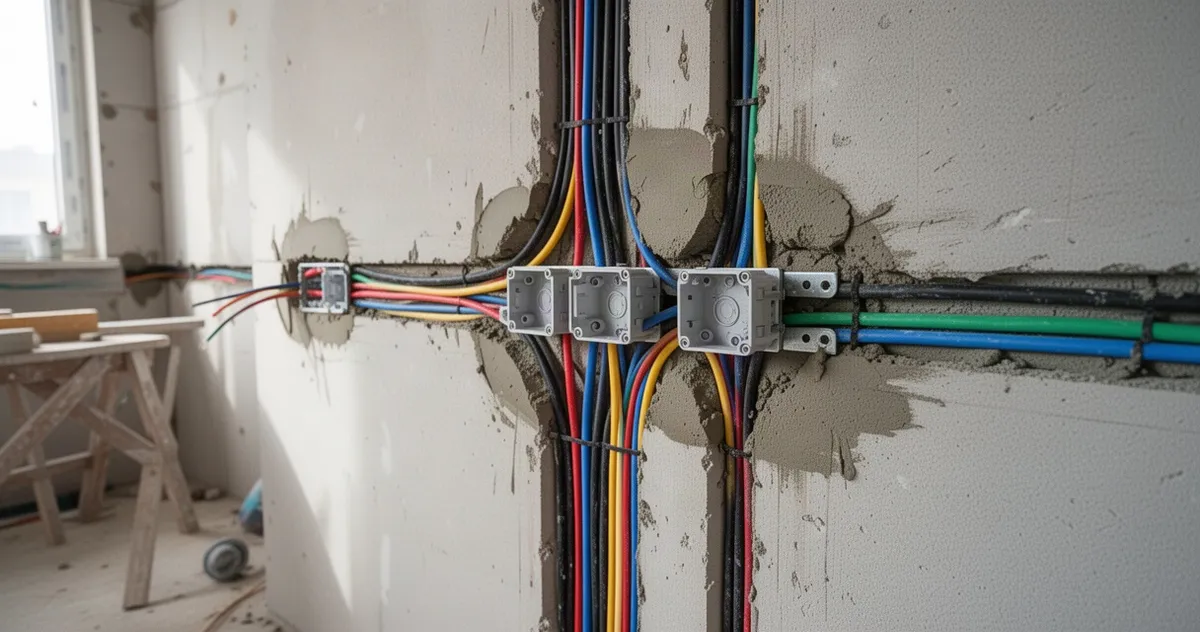

Jak układa się przewody przed tynkami i wylewkami?
Po zakończeniu prac konstrukcyjnych elektryk może przystąpić do wyznaczania tras, bruzdowania i układania przewodów. W tym samym czasie powstają puszki i rury instalacyjne, które później schowają się pod tynkiem.
Przewody prowadzone w podłodze układa się przed wylewkami. To osobny punkt harmonogramu, który łatwo pomylić z instalacją ścienną. Jeśli trasy podposadzkowe nie zostaną ułożone na czas, wylewka zamknie możliwość ich dodania bez rozkuwania posadzki.
Kolejność może się różnić w zależności od technologii. W budynku szkieletowym, prefabrykowanym lub przy instalacji natynkowej momenty te wyglądają inaczej, dlatego zawsze trzeba je uzgodnić z projektem i wykonawcą.
Co sprawdzić przed zakryciem instalacji?
Przed oddaniem ścian do tynkowania i podłóg do wylewek trzeba potwierdzić kilka rzeczy. Pominięcie tego punktu oznacza ryzyko, że błąd zostanie zakryty na stałe.
- Kompletność gniazd, łączników i punktów oświetleniowych zgodnie z planem
- Przebieg tras i puszek w ścianach oraz podłodze
- Brak kolizji z innymi instalacjami
- Dokumentację zdjęciową tras z widocznymi punktami odniesienia
- Uzgodnienie możliwości zakrycia z kierownikiem budowy lub wykonawcą
Zdjęcia tras wykonane przed tynkami to prosta dokumentacja. Najlepiej, gdy kadr obejmuje stały punkt odniesienia, na przykład narożnik pomieszczenia lub otwór okienny, a nie tylko zbliżenie przewodu.
Taka dokumentacja ułatwia późniejsze wiercenie, naprawy i ewentualne zmiany. Bez niej każdy otwór w ścianie wiąże się z ryzykiem przewiercenia przewodu.
Kiedy wymienić lub rozbudować instalację w istniejącym budynku?
W remoncie planowaną wymianę instalacji najlepiej zaplanować na sam początek. Chodzi o moment, zanim rozpoczną się tynki, zabudowy i prace wykończeniowe. Wtedy dostęp do ścian i podłóg jest jeszcze pełny.
Pełna wymiana daje największą kontrolę, ale bywa bardziej inwazyjna. Częściowa modernizacja może wystarczyć, gdy instalacja jest w dobrym stanie technicznym, a zmienia się tylko układ gniazd lub dochodzą nowe obwody.
Nie należy oceniać instalacji wyłącznie po wieku. Decyzja o zakresie powinna wynikać z oględzin, planowanych obciążeń i pomiarów, a nie z założenia, że stara instalacja nadaje się do wszystkiego.
Które objawy wymagają pilnej interwencji?
Niektóre sygnały wskazują, że nie można czekać na planowany remont. W takich sytuacjach najpierw trzeba ograniczyć ryzyko, a dopiero później myśleć o modernizacji.
- Zapach spalenizny w okolicy gniazda lub rozdzielnicy
- Iskrzenie przy wkładaniu wtyczki lub przy łączniku
- Trzaski i skwierczenie dochodzące z instalacji
- Nadtopione gniazdo, łącznik lub obudowa
- Nagrzewanie przewodu, gniazda albo rozdzielnicy
- Migotanie światła spowodowane włączaniem urządzenia
- Częste zadziałanie zabezpieczeń bez wyraźnej przyczyny
Przy zapachu spalenizny, iskrzeniu lub silnym nagrzewaniu nie kontynuuj użytkowania zagrożonego obwodu. Odłącz urządzenia, wyłącz obwód i pilnie skontaktuj się z wykwalifikowanym elektrykiem.
Kiedy instalacja jest gotowa do użytkowania?
Samo sprawdzenie, czy światło działa i gniazdo podaje napięcie, nie wystarcza. Instalacja przed użytkowaniem powinna zostać sprawdzona pomiarami wykonanymi przez osobę z kwalifikacjami. Wynik trafia do protokołu.
Montaż gniazd, łączników i opraw zwykle wykonuje się po zakończeniu prac mokrych i malowaniu. Wcześniej taki osprzęt mógłby zostać zabrudzony lub uszkodzony.
Dopiero po pomiarach i usunięciu ewentualnych błędów można uznać instalację za gotową do normalnego użytkowania. Dokumentacja pomiarowa przydaje się także przy odbiorze lub przyłączeniu budynku.
