  • Podłogówka i grzejniki na jednym obiegu

    Podłogówka i grzejniki na jednym obiegu

    Podłogówka i grzejniki mogą pracować w jednej instalacji, ale nie zawsze na jednym obiegu hydraulicznym. Różne wymagania temperaturowe i hydrauliczne powodują, że proste połączenie rur bywa mylące. Poniżej znajdziesz konkretne zasady doboru schematu, ograniczenia zaworu RTL i sposób oceny mocy grzejników.

    Czy podłogówka i grzejniki mogą działać na jednym obiegu?

    Krótka odpowiedź brzmi: tak, oba systemy mogą być zasilane z jednego źródła ciepła. Nie oznacza to jednak, że woda powinna płynąć do grzejników i pętli podłogowych dokładnie tą samą drogą i z tą samą temperaturą. W instalacji może istnieć jeden kocioł lub jedna pompa ciepła, a jednocześnie dwa osobne obiegi hydrauliczne z różnymi parametrami.

    Wspólna instalacja nie musi oznaczać jednego obiegu hydraulicznego. Automatyka może sterować dwoma obiegami jako jednym systemem, choć każdy z nich ma osobny przepływ i inną temperaturę.

    Ważne jest więc nie to, czy rury da się połączyć, ale czy można zapewnić każdemu odbiornikowi właściwą temperaturę i przepływ. Bez tego nawet poprawnie wyglądające podłączenie będzie działać źle.

    Dlaczego oba systemy potrzebują różnych temperatur?

    Podłogówka ma dużą powierzchnię oddawania ciepła i zwykle nie potrzebuje bardzo gorącej wody. Przykładowy zakres zasilania to 25–40°C, ale konkretna wartość zależy od projektu, izolacji, rodzaju posadzki i strat ciepła. Grzejniki często dobierano do wyższych parametrów, typowo 50–70°C, dlatego bezpośrednie podłączenie ich temperatury do podłogówki może spowodować, że podłoga będzie zbyt gorąca.

    Nie podłączaj podłogówki bezpośrednio do wysokotemperaturowego obiegu grzejnikowego. Grozi to przegrzaniem posadzki i niestabilną pracą całego układu.

    Podłogówka reaguje też wolniej niż grzejnik, bo zgromadzone ciepło w jastrychu oddaje się stopniowo. Ta bezwładność utrudnia szybką regulację i wymaga innego podejścia do sterowania temperaturą.

    Kiedy wystarczy zawór RTL?

    Przy jednej krótkiej pętli w małej łazience zawór RTL bywa praktycznym rozwiązaniem. Ogranicza on temperaturę wody powracającej z podłogi i w ten sposób zapobiega nadmiernemu nagrzewaniu posadzki. To jednak nie jest odpowiednik pełnego układu mieszającego dla całego domu.

    Nie traktuj zaworu RTL jako uniwersalnego zamiennika grupy mieszającej. Przy kilku pętlach lub większej powierzchni podłogówki taka armatura nie zapewni poprawnej regulacji temperatury i przepływu.

    Nie ma jednego uniwersalnego limitu powierzchni czy długości pętli dla każdego zaworu. Zakres zastosowania wynika z dokumentacji konkretnego produktu i projektu. Jeżeli dokumentacja na to nie pozwala, trzeba wybrać inne rozwiązanie.

    Kryterium Zawór RTL Grupa mieszająca
    Zakres zastosowania Mała, pojedyncza pętla Większa podłogówka z wieloma pętlami
    Kontrola temperatury Ogranicza temperaturę powrotu Obniża temperaturę zasilania przez mieszanie
    Typowa liczba pętli Zwykle jedna, krótka Kilka lub kilkanaście pętli
    Złożoność i koszt Prostszy, tańszy Bardziej złożony, droższy

    Wybór między tymi rozwiązaniami zależy od wielkości podłogówki i możliwości hydraulicznych instalacji. Mała pętla nie potrzebuje zwykle pełnej grupy pompowej, ale większy układ wymaga już aktywnego przygotowania temperatury.

    Kiedy potrzebny jest osobny obieg z mieszaczem?

    Przy kilku pętlach podłogowych albo przy większej powierzchni ogrzewanej zwykle trzeba zastosować osobny obieg z grupą mieszającą. Zawór mieszający obniża temperaturę zasilania, łącząc gorącą wodę z chłodniejszą wodą powrotną. Do tego dochodzi pompa, która wymusza przepływ przez pętle, oraz rozdzielacz z nastawami przepływów.

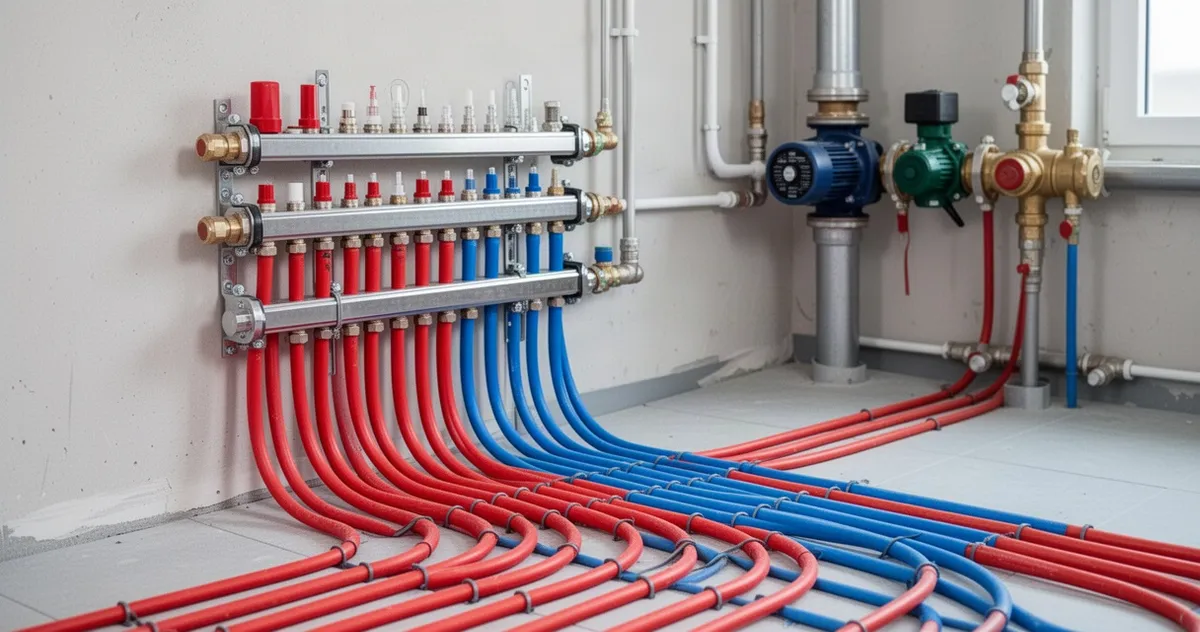

    Rozdzielacz ogrzewania podłogowego z mieszaczem i pompą
    Rozdzielacz z grupą mieszającą to element typowego osobnego obiegu podłogowego.

    Rozdzielacz z regulacją przepływów ułatwia równoważenie obiegu, zwłaszcza gdy długości pętli są zróżnicowane. Bez tego jedne pętle mogą być wyraźnie cieplejsze, a inne pozostawać letnie, mimo tej samej nastawy na kotle.

    Nie wystarczy też podpiąć pętli podłogowych do tego samego rozdzielacza, który zasila grzejniki, jeżeli nie ma między nimi regulacji temperatury. To częsty błąd w modernizowanych instalacjach.

    Jak sprawdzić moc grzejników przy niższej temperaturze?

    Jeżeli chcesz prowadzić cały system na wspólnej niskiej temperaturze, najpierw sprawdź moc grzejników przy tych parametrach. Moc grzejnika zależy od różnicy między jego temperaturą a temperaturą pomieszczenia, więc przy niższym zasilaniu spada. W praktyce oznacza to, że grzejnik dobrany do pracy na 70°C może nie ogrzać pokoju, gdy woda będzie miała tylko 40°C.

    Obniżenie temperatury zasilania bez sprawdzenia mocy grzejników może doprowadzić do niedogrzania pomieszczeń. Przed zmianą parametrów porównaj moc z tabel producenta z projektowymi stratami ciepła.

    Dane o mocy znajdziesz w kartach katalogowych grzejników, a straty ciepła w projekcie budowlanym lub u audytora. Jeżeli ich nie masz, poproś instalatora o wykonanie doboru. Bez tych informacji nie da się stwierdzić, czy wspólny niskotemperaturowy obieg ma sens.

    Co zrobić, gdy instalacja działa nieprawidłowo?

    Najczęstsze objawy to przegrzewanie podłogi, niedogrzanie pomieszczeń i nierówne nagrzewanie pętli. Każdy z nich może wynikać z innej przyczyny, dlatego nie warto od razu wymieniać pompy albo zaworu.

    Objaw Możliwa przyczyna Co sprawdzić
    Przegrzewanie posadzki Zbyt wysoka temperatura zasilania podłogówki Nastawę mieszacza lub RTL, działanie czujnika
    Niedogrzanie pomieszczeń Niewystarczająca moc grzejników lub za niska temperatura zasilania Moc grzejników przy aktualnych parametrach, nastawy kotła
    Nierówne nagrzewanie pętli Brak równoważenia przepływów lub zapowietrzenie Nastawy na rotametrach, odpowietrzenie rozdzielacza

    Najpierw sprawdź temperaturę, przepływy i odpowietrzenie. Dopiero potem można przejść do oceny mocy odbiorników. Objawy nie wskazują jednej przyczyny bez pomiarów, więc nie należy zgadywać.

    Kiedy wezwać instalatora?

    Jeżeli planujesz połączenie podłogówki z grzejnikami, zwłaszcza w istniejącym budynku, przygotuj kilka informacji. Przekaż instalatorowi liczbę i długości pętli, projektowe straty ciepła, typ i moc grzejników oraz parametry źródła ciepła. Na tej podstawie możliwy jest dobór mieszacza, pompy i nastaw.

    W przypadku modernizacji kotłowni, wymiany źródła na pompę ciepła lub rozbudowy układu o dodatkowe pętle nie należy podejmować decyzji bez projektu hydraulicznego. To najpewniejszy sposób na uniknięcie przegrzania podłogi, niedogrzania pomieszczeń i problemów z przepływem.

  • Ile wody mieści się w grzejniku płytowym?

    Ile wody mieści się w grzejniku płytowym?

    Pytanie wydaje się proste, ale pojemność grzejnika płytowego nie jest jedną stałą liczbą. Typowy grzejnik mieści zwykle od kilku do kilkunastu litrów wody, a dokładny wynik zależy od typu, wysokości i długości. Poniżej wyjaśnimy, jak szybko oszacować tę wartość i kiedy trzeba sięgnąć po dokumentację producenta.

    Ile wody mieści typowy grzejnik płytowy?

    Dla popularnych stalowych grzejników płytowych przyjmuje się zakres od około 3 do 15 litrów. Większe modele, zwłaszcza trzypłytowe, mogą przekroczyć 15 litrów. Nie ma jednej uniwersalnej liczby, bo o wyniku decyduje konstrukcja wewnętrzna, a nie sam wymiar zewnętrzny.

    Szybka odpowiedź: typowy grzejnik płytowy to zwykle 3–15 litrów wody. To wartość orientacyjna, a nie parametr katalogowy.

    Od czego zależy pojemność grzejnika?

    Pojemność wodna zależy przede wszystkim od liczby płyt, wysokości i długości grzejnika. W oznaczeniach typu 11, 22 lub 33 pierwsza cyfra oznacza liczbę płyt wodnych, druga liczbę rzędów elementów konwekcyjnych. Typ 11 ma jedną płytę, typ 22 dwie płyty, typ 33 trzy płyty. Im więcej płyt, tym więcej kanałów, w których znajduje się woda.

    Długość ma wpływ proporcjonalny. Grzejnik o długości 2 m mieści zwykle dwukrotnie więcej wody niż model 1 m o tej samej wysokości i typie. Wysokość zmienia wartość litrów przypadających na metr długości. Wyższe grzejniki mają większą pojemność na metr.

    Konkretny producent i geometria kanałów również mają znaczenie. Dlatego dwa grzejniki o identycznych wymiarach zewnętrznych, ale różnych marek, mogą różnić się ilością wody.

    Jak obliczyć ilość wody w grzejniku?

    Najprostszy wzór to: pojemność całkowita = pojemność w litrach na metr × długość w metrach. Daną w l/m znajdziesz w karcie technicznej producenta dla konkretnego typu i wysokości.

    Przykład: dla typu 22 o wysokości 600 mm przyjmuje się orientacyjnie 5,3–6,0 l/m. Jeśli grzejnik ma długość 2 m i przyjmiemy 5,6 l/m, wynik to 5,6 × 2 = 11,2 litra. To wartość poglądowa, którą należy potwierdzić w dokumentacji.

    Przed mnożeniem przelicz długość z centymetrów na metry. Pominięcie tego kroku zawyża wynik stukrotnie.

    Przykładowe pojemności dla grzejnika 600 x 1000 mm

    Najczęściej pada pytanie o grzejnik o wysokości 600 mm i długości 1000 mm. Wynik zależy od typu konstrukcji.

    Typ Orientacyjna pojemność dla 600 x 1000 mm Uwagi
    Typ 11 wyraźnie mniejsza niż typ 22 brak spójnych danych liczbowych w dostępnych zestawieniach
    Typ 22 około 5,3–6,0 litra często przyjmowana wartość
    Typ 33 około 8–9 litrów, część źródeł podaje 11–13 litrów duża rozbieżność, wymaga sprawdzenia producenta

    Powyższe wartości są szacunkowe. Różni producenci mogą podawać inne liczby dla tego samego typu i wysokości.

    Dlaczego wartości w tabelach mogą się różnić?

    W internecie można znaleźć zakresy od 1,5 litra dla małych grzejników po ponad 20 litrów dla dużych. Rozbieżności biorą się z tego, że autorzy zestawień nie zawsze podają pełne oznaczenie modelu, wysokość lub typ. Część tabel dotyczy grzejników o wysokości 300 mm, inne o 600 czy 900 mm. Bez tych danych nie da się porównać wartości.

    Kolejnym powodem są różnice konstrukcyjne. Nawet w ramach tego samego typu kanały wodne mogą mieć inny przekrój. Dlatego tabela poglądowa nie zastąpi karty technicznej konkretnego grzejnika.

    Jeśli planujesz demontaż albo napełnianie instalacji, sprawdź dokumentację producenta. Ogólne zestawienie internetowe może być mylące.

    Ile wody przygotować do demontażu?

    Przy zdejmowaniu grzejnika nie zakładaj, że wypłynie wyłącznie jego pojemność katalogowa. Woda zostaje także w przyłączach, zaworach i krótkich odcinkach rur. W praktyce warto przygotować pojemnik większy niż wynik obliczenia dla samego grzejnika. Zapas 2–5 litrów zwykle wystarcza, ale przy skomplikowanych złączach lepiej przyjąć więcej.

    Pojemność pojedynczego grzejnika nie obejmuje całej instalacji centralnego ogrzewania. Jeśli liczysz objętość wody w całym układzie, musisz dodać rury, kocioł, ewentualny zasobnik czy wymiennik.

    Co zrobić, gdy nie znasz typu grzejnika?

    Zacznij od sprawdzenia tabliczki znamionowej, etykiety lub dokumentacji urządzenia. Typ 11, 22 lub 33 oraz wymiary zwykle są tam zapisane. Jeżeli nie masz dostępu do żadnych danych, przyjmij górną wartość orientacyjnego zakresu dla podobnego rozmiaru i do demontażu przygotuj pojemnik z dużym zapasem. W razie wątpliwości lepiej skonsultować się z instalatorem.

  • Przyłącze gazu od skrzynki do domu

    Przyłącze gazu od skrzynki do domu

    Przyłącze gazu od skrzynki do domu bywa mylące, ponieważ często okazuje się, że za ten odcinek odpowiada właściciel, a nie gazownia. To inwestor musi zlecić projekt, wykonanie i przygotować dokumentację do uruchomienia. Najważniejsze jest ustalenie punktu granicznego odpowiedzialności oraz kolejności prac.

    Kto odpowiada za odcinek od skrzynki do domu?

    Odcinek od skrzynki gazowej do budynku zwykle nie jest przyłączem realizowanym przez operatora sieci. Operator doprowadza sieć do skrzynki, a za dalszy odcinek na działce odpowiada właściciel. Skrzynka gazowa może zawierać gazomierz, reduktor ciśnienia i kurek główny, choć jej wyposażenie bywa różne w zależności od operatora. Trzeba sprawdzić warunki przyłączenia oraz umowę, bo to one określają dokładną granicę odpowiedzialności.

    Przed zleceniem jakichkolwiek prac potwierdź w dokumentach operatora punkt, do którego sięga jego odpowiedzialność. Bez tego łatwo zlecić prace niewłaściwej firmie albo zawyżyć koszt.

    Skrzynka gazowa przy ogrodzeniu z rurą prowadzącą do domu
    Skrzynka gazowa zwykle wyznacza granicę między siecią operatora a instalacją inwestora.

    Niektórzy nazywają całość przyłączem gazowym, co bywa mylące. W praktyce lepiej rozdzielać zakres operatora do skrzynki od instalacji inwestora od skrzynki do domu. Dzięki temu wiadomo, kto odpowiada za projekt, koszty i odbiór.

    Od czego zacząć i jaka jest kolejność prac?

    Typowa procedura zaczyna się od warunków przyłączenia i umowy z operatorem. Potem przygotowuje się projekt instalacji gazowej, wykonuje prace, przeprowadza próbę szczelności i gromadzi dokumentację odbiorową. Na końcu zgłasza się gotowość do uruchomienia. Ten schemat powtarza się w większości przypadków, ale szczegóły mogą zależeć od operatora.

    Etap Co obejmuje Na co zwrócić uwagę
    Warunki przyłączenia i umowa Punkt graniczny, parametry, wymagania operatora Sprawdź zakres odpowiedzialności
    Projekt instalacji Trasa, materiały, przejścia, punkty odcięcia Upewnij się, że projekt jest aktualny i uwzględnia kolizje
    Wykonanie Kopanie, układanie przewodu, przejście przez ścianę Prace wykonuje kompetentny instalator
    Próba szczelności Badanie potwierdzające szczelność Odbierz protokół z badania
    Dokumentacja odbiorowa Projekt, protokoły, oświadczenia, ewentualne opinie Zbierz całość przed zgłoszeniem
    Zgłoszenie gotowości Informacja do operatora o zakończeniu prac Dołącz wymagane dokumenty

    Jak zaplanować trasę przewodu od skrzynki do domu?

    Trasa musi wynikać z projektu. Projektant uwzględnia ochronę przewodu, przejście przez ścianę oraz kolizje z innymi instalacjami. Nie ma jednej uniwersalnej głębokości ułożenia, dlatego nie należy sugerować się poradnikowymi wartościami. Wartość z projektu jest nadrzędna.

    Jeśli trasa przebiega przez kostkę brukową lub asfalt, wzrośnie zakres rozbiórki i odtworzenia nawierzchni. Krótsza trasa przez drogi podjazd może kosztować więcej niż dłuższa trasa przez trawnik. Dlatego przed decyzją warto porównać pełny koszt, a nie samą długość.

    Przed wykopem sprawdź mapy i oznaczenia istniejącego uzbrojenia terenu. Uszkodzenie innego przewodu może wymusić zmianę trasy i podnieść koszt.

    Szczególny przypadek to skrzynka zamontowana na ścianie budynku. Wtedy granica odcinka prywatnego może przebiegać inaczej niż w typowym układzie. Warto to potwierdzić w dokumentach operatora.

    Ile kosztuje odcinek od skrzynki do domu?

    Orientacyjnie koszt prywatnego odcinka wynosi od kilku do kilkunastu tysięcy złotych. Publikacje poradnikowe podają rozbieżne wartości. Jedno ze źródeł wskazuje 3000–8000 zł za standardowy zakres, a projekt dodatkowo 800–2000 zł.

    Trudniejsze warunki, długa trasa, kostka lub asfalt mogą podnieść cenę do 10000–15000 zł. Stawka robocizny potrafi wynosić 150–250 zł/m, ale nie zawsze obejmuje materiały, wykop i odtworzenie terenu.

    Składnik ceny Co zawiera Co może zwiększyć koszt
    Projekt i uzgodnienia Dokumentacja techniczna Skomplikowana trasa, kolizje
    Wykop i zasypanie Roboty ziemne Twardy grunt, korzenie, długi odcinek
    Materiał i ochrona Rura, osłony, elementy przejść Specjalne wymagania projektowe
    Przejście przez ścianę Przebicie, uszczelnienie Grube ściany, nietypowe materiały
    Próba szczelności Badanie i protokół Dodatkowe badania wymagane przez operatora
    Dokumentacja i zgłoszenie Protokoły, oświadczenia, formalności Brak kompletu, konieczność poprawek
    Rozbiórka i odtworzenie Kostka, asfalt, trawnik Drogie materiały nawierzchniowe

    Ceny są orientacyjne i mogą się zmieniać. Zawsze żądaj indywidualnego kosztorysu pozycyjnego, bo sama stawka za metr nie pokazuje pełnego zakresu.

    Jak sprawdzić ofertę wykonawcy?

    Największą wartość ma oferta, która osobno pokazuje projekt, roboty ziemne, materiał, przejście przez ścianę, badania, dokumentację i odtworzenie nawierzchni. Porównywanie tylko ceny za metr bywa mylące. Dwie oferty mogą wyglądać podobnie, a jedna może nie zawierać wykopu albo protokołu.

    Przed podpisaniem umowy sprawdź kilka rzeczy:

    • czy oferta obejmuje projekt i uzgodnienia,
    • czy w cenie jest wykop, zasypanie i ochrona przewodu,
    • czy wykonawca przygotowuje protokół próby szczelności,
    • czy dokumentacja powykonawcza i zgłoszenie są wliczone,
    • czy rozbiórka i odtworzenie nawierzchni zostały wycenione,
    • czy podano zakres odpowiedzialności i gwarancji.

    Warto też sprawdzić kompetencje wykonawcy, ubezpieczenie oraz doświadczenie w instalacjach gazowych. Samo doświadczenie w hydraulice nie wystarczy do prac gazowych.

    Jakie dokumenty są potrzebne do uruchomienia?

    Przed uruchomieniem gazu trzeba potwierdzić szczelność instalacji. Protokół z badania jest podstawowym dokumentem. Oprócz tego operator może wymagać dokumentacji powykonawczej, oświadczeń, a przy urządzeniach z odprowadzaniem spalin także kontroli wentylacji i przewodów spalinowych. Nie należy zasypywać wykopu przed uzgodnionymi kontrolami, bo późniejsze odkrywanie przewodu podnosi koszt i opóźnia odbiór.

    Bez protokołu próby szczelności i dokumentów wymaganych przez operatora nie zgłaszaj gotowości. Braki formalne mogą oznaczać odmowę uruchomienia nawet wtedy, gdy instalacja fizycznie wygląda na poprawną.

    Zakres dokumentów i badań najlepiej potwierdzić bezpośrednio u konkretnego operatora przed rozpoczęciem prac. Wymagania jednego operatora nie muszą być identyczne u innego.

    Czego nie robić przy instalacji od skrzynki do domu?

    Najczęstsze błędy prowadzą do opóźnień albo dodatkowych kosztów. Oto na co uważać.

    • mylić odcinek od skrzynki do domu z przyłączem operatora,
    • zlecać prace bez projektu lub zmieniać trasę bez aktualizacji dokumentacji,
    • porównywać oferty tylko po cenie za metr,
    • samodzielnie wykonywać połączenia gazowe,
    • zasypywać wykop przed kontrolą,
    • ignorować istniejące uzbrojenie terenu,
    • traktować brak protokołu jako drobiazg.

    Jeśli poczujesz zapach gazu, natychmiast przerwij użytkowanie, nie używaj źródeł zapłonu, zamknij dopływ gazu, jeśli jest to bezpieczne, i skontaktuj się z pogotowiem gazowym lub odpowiednimi służbami.

  • Podłączenie kominka do komina

    Podłączenie kominka do komina

    Podłączenie kominka do komina bywa traktowane jako prosty montaż rury, ale w praktyce to najważniejszy fragment całej instalacji. Błędny dobór przewodu, średnicy albo brak kontroli przed zabudową prowadzi do dymienia, nieszczelności i poważnych zagrożeń. Dlatego zanim pojawi się obudowa, trzeba potwierdzić funkcję komina, zmierzyć i zaplanować przyłącze, a na końcu sprawdzić całość przy otwartej instalacji.

    Do jakiego przewodu podłączyć kominek?

    Kominek na drewno wymaga indywidualnego przewodu dymowego. Taki przewód służy wyłącznie do odprowadzania spalin z paliwa stałego. Nie jest to kanał wentylacyjny, który dostarcza powietrze do pomieszczenia, ani przewód spalinowy innego urządzenia, na przykład kotła gazowego.

    Podłączenie kominka do kanału wentylacyjnego stwarza ryzyko cofania spalin do pomieszczenia i zakłóca wentylację budynku. Podobnie wygląda sytuacja, gdy jeden przewód ma obsługiwać kominek i kocioł. W obu przypadkach spaliny pojawiają się tam, gdzie nie powinny. Dlatego przed montażem trzeba jednoznacznie ustalić, jaki charakter ma pionowy kanał w ścianie.

    Kominek podłączony do kanału wentylacyjnego lub przewodu obsługującego inne urządzenie to błąd krytyczny. Spaliny mogą wrócić do pomieszczenia, a wentylacja przestaje pracować prawidłowo.

    Jeżeli w budynku nie ma wolnego przewodu dymowego, konieczne jest zaprojektowanie nowego. Nie wolno wtedy szukać zastępstwa w istniejącej wentylacji. Nowy przewód trzeba dobrać do rodzaju paliwa, planowanego wkładu i warunków budynku.

    Jak sprawdzić istniejący komin?

    Ocena istniejącego komina poprzedza dobór kominka i rur. Stan techniczny przewodu ma większe znaczenie niż jego wygląd z zewnątrz. Użycie niepewnego komina kończy się zwykle modernizacją już po wstawieniu urządzenia albo dymieniem przy pierwszym paleniu.

    Podstawę stanowią drożność, szczelność, przekrój, stan powierzchni wewnętrznej i ciąg. Drożny komin nie może mieć zwężeń, poprzecznych przeszkód ani dużych ubytków. Szczelność sprawdza się po to, by spaliny nie przedostawały się do innych pomieszczeń. Przekrój i ciąg muszą odpowiadać parametrom konkretnego wkładu.

    Do oceny potrzebny jest kominiarz lub instalator, który dysponuje odpowiednimi narzędziami. Samo zajrzenie do otworu nie wystarczy. Jeżeli komin ma pęknięcia, ślady zawilgocenia albo sadzy w niekontrolowanych miejscach, montaż trzeba wstrzymać do czasu pełnej diagnozy.

    Przy starym kominie często pojawia się pytanie, czy konieczny jest stalowy wkład kominowy. Odpowiedź zależy od wyniku kontroli. Wkład bywa potrzebny, gdy stary przewód jest nieszczelny, ma niedopasowany przekrój albo materiały nieodporne na spaliny z drewna. Jeżeli jednak komin jest drożny, szczelny i ma właściwe parametry, wkład nie jest obowiązkowy.

    Decyzja o wykorzystaniu starego komina, modernizacji wkładem lub wykonaniu nowego przewodu zależy od kilku czynników. Pomocne bywa podejście porządkowe, w którym najpierw sprawdza się to, co już istnieje, a dopiero potem zaczyna planować przeróbki.

    • Drożność i brak przeszkód w przewodzie
    • Szczelność komina na całej wysokości
    • Przekrój zgodny z wymaganiami wkładu
    • C ciąg mierzony w realnych warunkach
    • Stan komina i odporność materiału na spaliny
    • Położenie przewodu względem pomieszczenia z kominkiem

    Widoczne pęknięcia, odpryski, zawilgocenie albo ślady pożarowe dyskwalifikują przewód bez dodatkowej oceny. Modernizacja wkładem jest wtedy realnym rozwiązaniem, ale musi być poprzedzona pomiarem przekroju wewnętrznego i doborem elementów systemowych.

    Jak dobrać średnicę i materiał przyłącza?

    Średnica przyłącza nie jest wartością uniwersalną. Decyduje o niej średnica króćca wylotowego wkładu oraz to, co podaje instrukcja producenta. Nie wolno zmniejszać przekroju tylko po to, by rura weszła w stary otwór. Takie działanie zwiększa opory przepływu i pogarsza ciąg, a to prosta droga do dymienia.

    Elementy przyłącza muszą być wykonane z materiałów przeznaczonych do pracy z wysoką temperaturą. Zwykła rura stalowa, przypadkowa uszczelka albo silikon budowlany nie nadają się do tego zadania. Trzeba stosować typowe rury spalinowe, kolana, trójniki i przejścia dedykowane do pracy z kominkiem na drewno.

    W poradnikach branżowych pojawiają się konkretne średnice, na przykład 150, 180 czy 200 mm. To jedynie przykłady spotykanych rozwiązań, a nie gotowy dobór. Każdy wkład ma swój króciec i producent wskazuje, jaka średnica przyłącza jest dopuszczalna. Czasami wskazuje też, jakie kolana i jak długi odcinek są akceptowalne.

    Do popularnych wkładów często stosuje się przyłącza 150, 180 lub 200 mm. Nie należy traktować tych wartości jako uniwersalnej zasady. Ostatecznie decyduje instrukcja konkretnego urządzenia i parametry przewodu.

    Materiał rury musi być zgodny z systemem kominowym. Najbezpieczniej używać kompletnych elementów jednego producenta, które są do siebie dopasowane. Mieszanie rur, uszczelek i kolan z różnych systemów może skończyć się nieszczelnością albo uszkodzeniem po nagrzaniu.

    Przy montażu nie stosuje się zwykłych uszczelniaczy budowlanych. Do połączeń wysokotemperaturowych nadają się tylko materiały przewidziane przez producenta systemu. Każde przypadkowe uszczelnienie potrafi się wypalić albo stracić elastyczność po pierwszym mocnym rozpaleniu.

    Jak poprowadzić rurę do komina?

    Przyłącze powinno być możliwie krótkie i proste. Każde kolano zwiększa opory przepływu i utrudnia utrzymanie stabilnego ciągu. Z tego powodu kominek ustawia się zazwyczaj blisko komina, a jeżeli pomieszczenie wymusza większą odległość, trzeba dokładniej przemyśleć trasę rury.

    Liczba kolan nie ma jednego, wspólnego limitu dla wszystkich instalacji. W częściach poradników pojawia się sugestia, by stosować maksymalnie dwa kolana 45 stopni albo jedno 90 stopni. To może być punkt wyjścia, ale nie zastępuje wytycznych producenta. W każdym systemie inne rozwiązania mają sens.

    Rura przyłączeniowa łączy się z pionowym kominiem zwykle przez trójnik. Trójnik pozwala skierować spaliny do góry i często zapewnia dostęp do czyszczenia. Jego położenie trzeba dopasować do wysokości króćca wkładu, a nie wyznaczać w ciemno. Niewłaściwa wysokość trójnika zmusza później do przeróbek.

    Otwór przyłączeniowy w kominie powinien być wykonany po pomiarach. Orientacyjna wysokość 50–70 cm ponad górną płytą wkładu bywa podawana w materiałach branżowych, ale nie należy jej traktować jako przepisu. Dokładne miejsce wynika z geometrii konkretnego urządzenia i przebiegu przewodu.

    Wyczystka to element, bez którego czyszczenie staje się trudne. Zapewnia dostęp do wnętrza przewodu i umożliwia usunięcie sadzy. Powinna być częścią systemu, a nie przypadkową zaślepką. Jej położenie powinno wynikać z projektu komina.

    Niektóre źródła podają orientacyjne nachylenie rury około 5% w stronę kominka. Ta wartość nie ma charakteru uniwersalnego. Kąt należy odczytać z dokumentacji systemu, bo w różnych konfiguracjach może być inny. Uniwersalna jest tylko zasada, że przebieg musi być przemyślany przed kuciem otworu.

    Czy kominek potrzebuje dopływu powietrza?

    W szczelnych, nowoczesnych domach powietrze z pomieszczenia nie zawsze wystarcza do prawidłowego spalania. Niedobór powietrza prowadzi do niestabilnej pracy kominka, gorszego ciągu i możliwego cofania dymu. Dlatego doprowadzenie powietrza do spalania trzeba zaplanować razem z całym podłączeniem.

    Nie każdy kominek wymaga bezpośredniego dolotu z zewnątrz. Decyduje instrukcja konkretnego wkładu i projekt wentylacji budynku. Jeżeli urządzenie ma króciec do podłączenia przewodu powietrznego, należy go poprowadzić przed zamknięciem obudowy. Późniejsze wykonanie jest bardzo trudne.

    Dopływ powietrza powinien być skoordynowany z wentylacją mechaniczną, rekuperacją lub grawitacją. W budynkach pasywnych i mocno uszczelnionych brak kanału dolotowego daje objawy już przy pierwszym rozpaleniu. Dość szybko pojawia się dym w pomieszczeniu albo problem z utrzymaniem płomienia.

    Pominięcie tego tematu jest częstą przyczyną dymienia w domach po termomodernizacji. Nawet sprawny komin nie zrekompensuje braku powietrza. Dlatego przed zabudową kominka trzeba sprawdzić, jak powietrze będzie dochodzić do paleniska.

    Co sprawdzić przed obudową kominka?

    Obudowa kominka powinna powstać dopiero po próbie działania. Zamknięcie instalacji przed testem ukrywa ewentualne nieszczelności i błędy montażowe, które potem wymagają demontażu. Sprawdzenie wykonuje się przy odsłoniętych połączeniach.

    Próbę należy przeprowadzić zgodnie z instrukcją wkładu. Podczas kontroli obserwuje się ciąg, szczelność, pracę urządzenia, temperaturę sąsiednich elementów i dopływ powietrza. Każdy zapach spalin albo dym przy połączeniach oznacza, że instalacja nie jest gotowa do zakrycia.

    Jeżeli podczas próby pojawi się dym, zapach spalin albo nadmierne nagrzewanie elementów, nie wolno wykonywać obudowy. Instalację trzeba poprawić i ponownie sprawdzić, zanim ktokolwiek zabuduje kominek.

    Wykonanie kontroli przed obudową nie zastępuje formalnego odbioru kominiarskiego. To część jakości montażu, w której otwarta instalacja pozwala szybko znaleźć problem. Kompetentny specjalista potrafi wychwycić rzeczy, których nie widać gołym okiem.

    W praktyce sprawdza się też, czy trójnik i wyczystka są dostępne po obudowie. Niewłaściwie ukryte rewizje utrudniają czyszczenie i kontrolę. Dobrze zaplanowana obudowa zostawia do nich wygodny dostęp.

    • Próba ciągu komina podczas spalania
    • Sprawdzenie szczelności połączeń rury
    • Ocena stabilności pracy wkładu
    • Kontrola nagrzewania się elementów w pobliżu przyłącza
    • Test dopływu powietrza do spalania
    • Potwierdzenie dostępu do wyczystki i rewizji

    Jeżeli wszystkie punkty przejdą pozytywnie, można rozważać zamknięcie obudowy. Jeżeli cokolwiek budzi wątpliwość, lepiej przerwać prace i wezwać instalatora albo kominiarza.

    Czego nie robić przy podłączaniu kominka?

    Najgroźniejsze błędy wynikają z pośpiechu i chęci oszczędzania na elementach instalacji. Zaczynają się od podłączenia kominka do przypadkowego pionowego kanału, a kończą na zamknięciu obudowy bez żadnej próby. Każdy z tych skrótów ma bezpośredni wpływ na bezpieczeństwo.

    • Nie wolno podłączać kominka do kanału wentylacyjnego
    • Nie wolno łączyć kominka z przewodem innego urządzenia grzewczego
    • Nie wolno zmniejszać średnicy przyłącza tylko po to, by pasowało do otworu
    • Nie wolno uszczelniać rury zwykłym silikonem budowlanym
    • Nie wolno budować długiej trasy z wieloma kolanami bez sprawdzenia oporów
    • Nie wolno zabudowywać kominka przed próbą działania i kontrolą szczelności
    • Nie wolno ignorować dopływu powietrza do spalania

    Zbyt mała średnica to jeden z częstszych błędów modernizacji. Rura wydaje się pasować, ale pierwsze palenie pokazuje, że dym zamiast iść do góry, wraca do pomieszczenia. Usunięcie tego problemu po zabudowie oznacza rozebranie całej konstrukcji.

    Podobnie działa brak wyczystki. Część osób traktuje ją jako element opcjonalny, a potem nie ma jak wyczyścić komina. Wystarczy kilka sezonów palenia, by sadza zaczęła ograniczać przekrój i pogarszać ciąg.

    Ważna jest też ochrona materiałów palnych w pobliżu przyłącza. Rura oddaje ciepło, a drewniane elementy obudowy nie mogą dotykać jej bezpośrednio. Należy stosować rozwiązania systemowe i odpowiednie odległości według dokumentacji producenta.

    Co zrobić, gdy dym cofa się do pomieszczenia?

    Cofanie dymu przy rozpaleniu to sygnał, którego nie wolno ignorować. Najgorszym pomysłem jest dalsze palenie w nadziei, że komin się „przepali” i problem zniknie. Powietrze, bezpieczeństwo i drożność mogą być poważnie zaburzone.

    Pierwszy krok to przerwanie użytkowania i przewietrzenie pomieszczenia. Następnie trzeba zlecić diagnostykę, która obejmie ciąg, szczelność, drożność, dopływ powietrza i geometrię przyłącza. Przyczyny potrafią być bardzo różne, od wilgotnego i zimnego komina po zbyt małą średnicę rury.

    W nowym, szczelnym domu częstą przyczyną bywa brak dopływu powietrza do spalania. W starym budynku częściej pojawiają się nieszczelności przewodu albo niedrożność. Trzeba szukać konkretów, a nie zgadywać.

    Objaw Możliwa przyczyna Następny krok
    Dym przy rozpaleniu Zimny komin, brak ciągu wstępnego, wilgoć Sprawdzić ciąg i drożność, ogrzać przewód zgodnie z instrukcją
    Dym po dłuższym paleniu Za mała średnica, za dużo kolan, niedrożność Ponownie ocenić przebieg przyłącza i przewód
    Zapach spalin przy obudowie Nieszczelność połączeń Przerwać użytkowanie i sprawdzić wszystkie złącza

    W przypadku podejrzenia nieszczelności, widocznych pęknięć albo kontaktu gorących elementów z materiałami palnymi konieczna jest pomoc specjalisty. Nie są to usterki, które da się naprawić samodzielnie po kilku minutach.

    Kominiarz potrafi zmierzyć ciąg, sprawdzić szczelność i ocenić, czy przewód nadaje się do dalszej pracy. Instalator z kolei skoryguje przyłącze, wymieni niewłaściwe elementy i poprawi geometrię. Dobrze, gdy obie kontrole są zaplanowane przed sezonem grzewczym.

    Każde cofanie dymu, zapach spalin albo oznaki przegrzania materiałów wymagają natychmiastowego przerwania pracy kominka. Nie należy kontynuować palenia do czasu pełnej diagnostyki.

    Bezpieczne podłączenie kominka do komina kończy się dopiero po odbiorze, a nie po wsunięciu rury w otwór. Dopiero wtedy instalacja może zostać zabudowana i używana w normalnym trybie.
